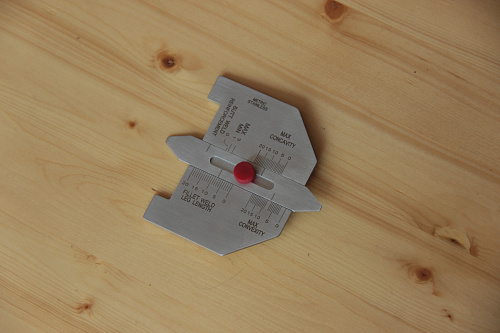

Измеритель сварных швов WG7 для сварных швов используется для измерения:
- высоты углового шва,
- высоты стыкового шва,
- толщины выпуклого,
- вогнутого углового шва.

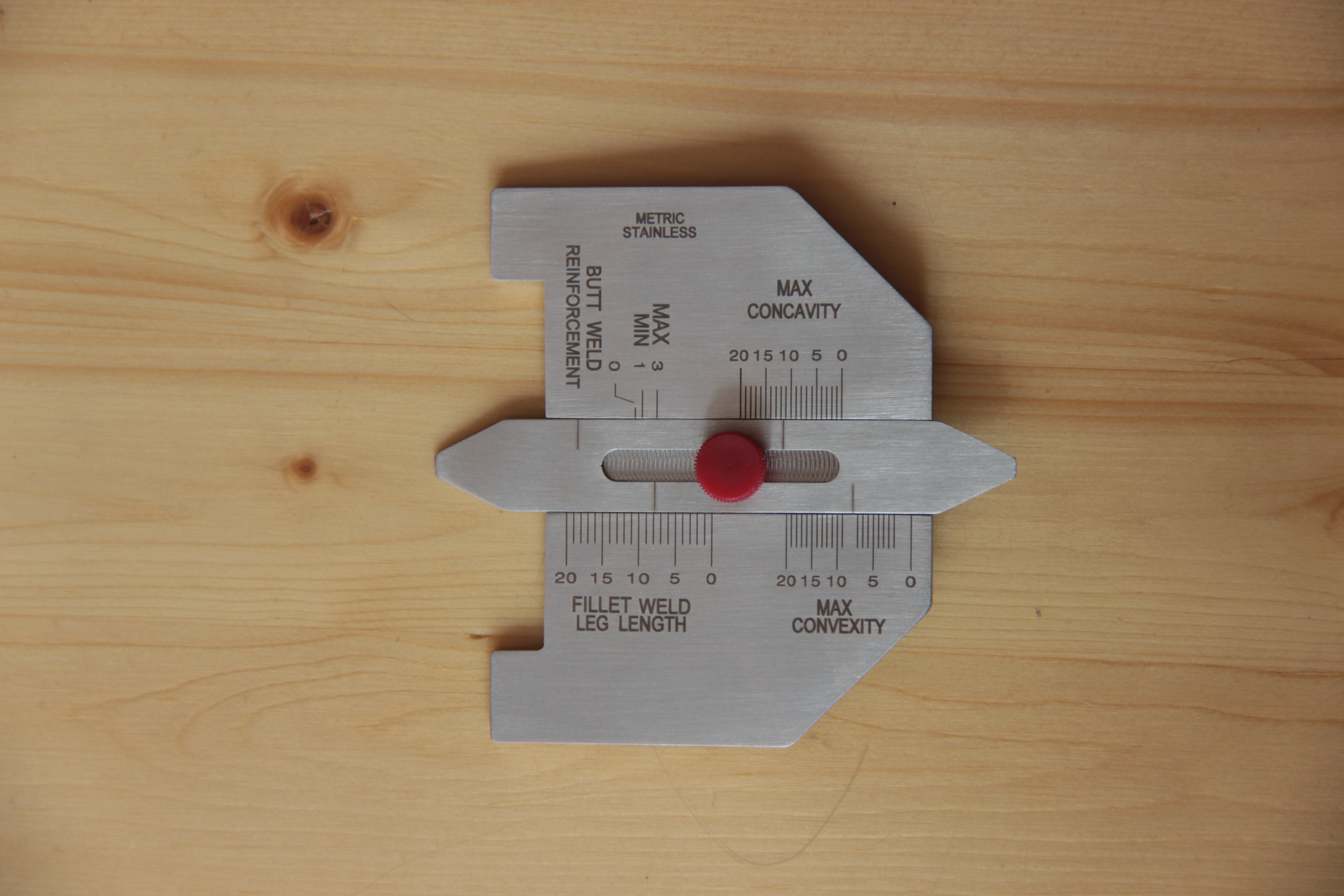

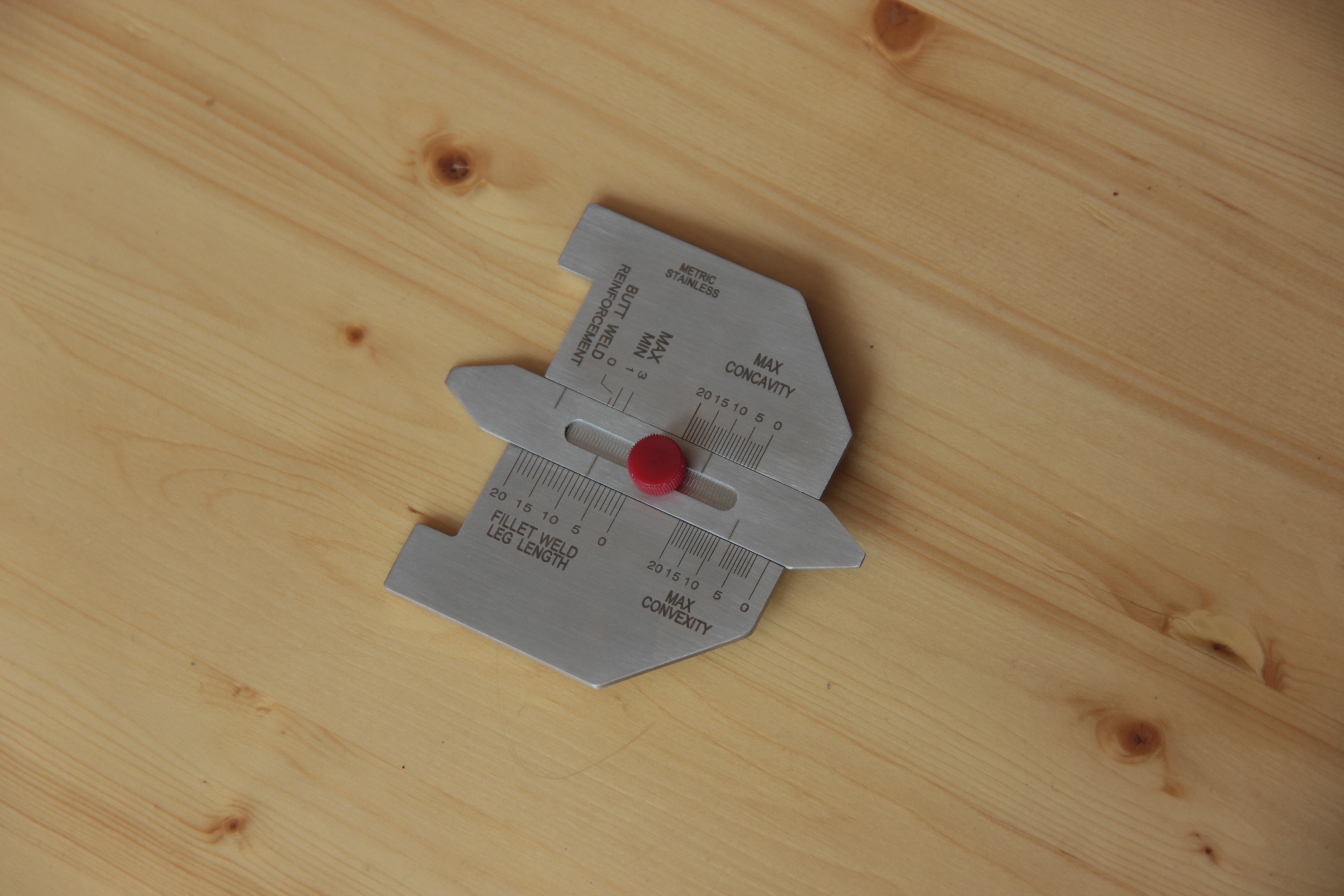

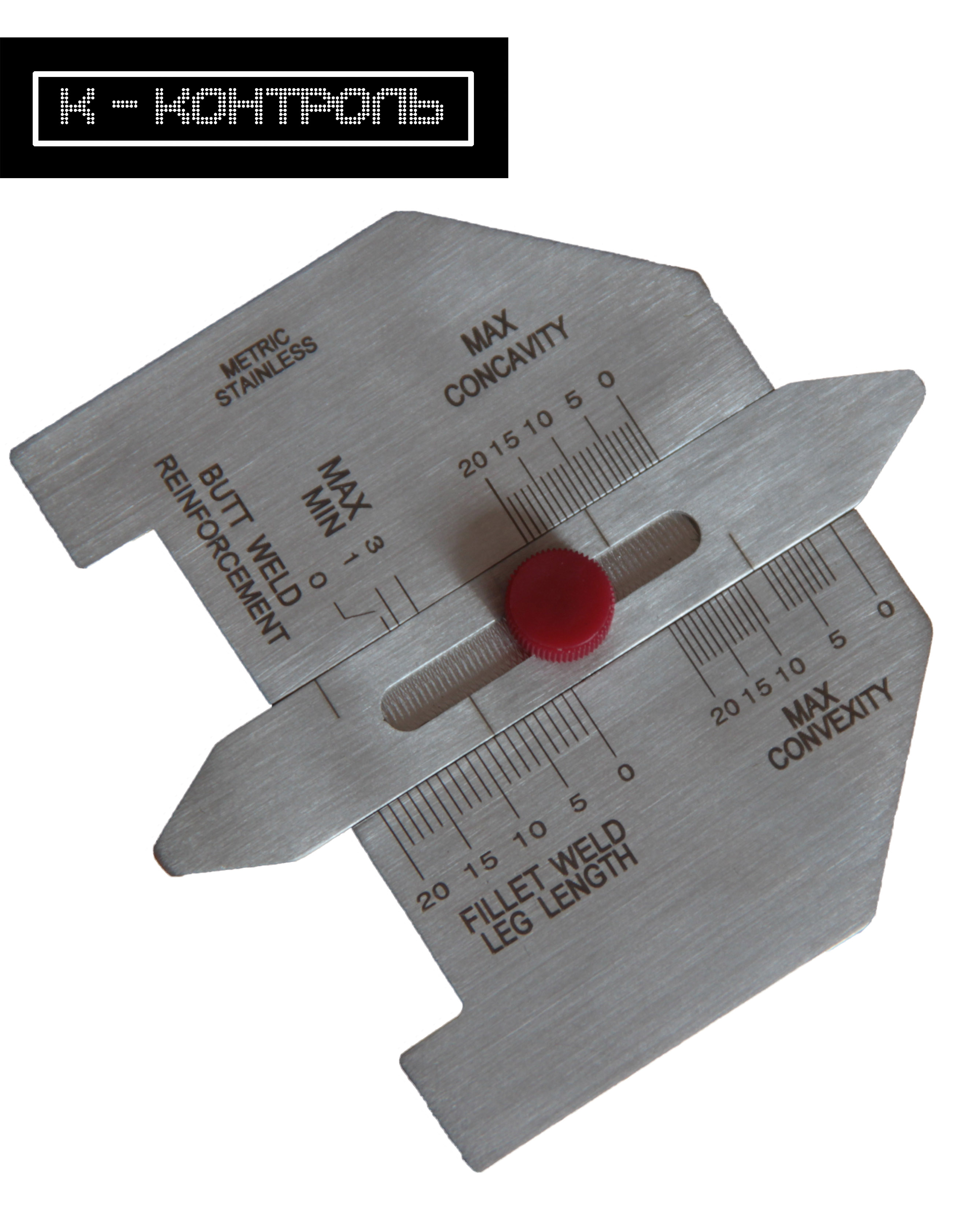

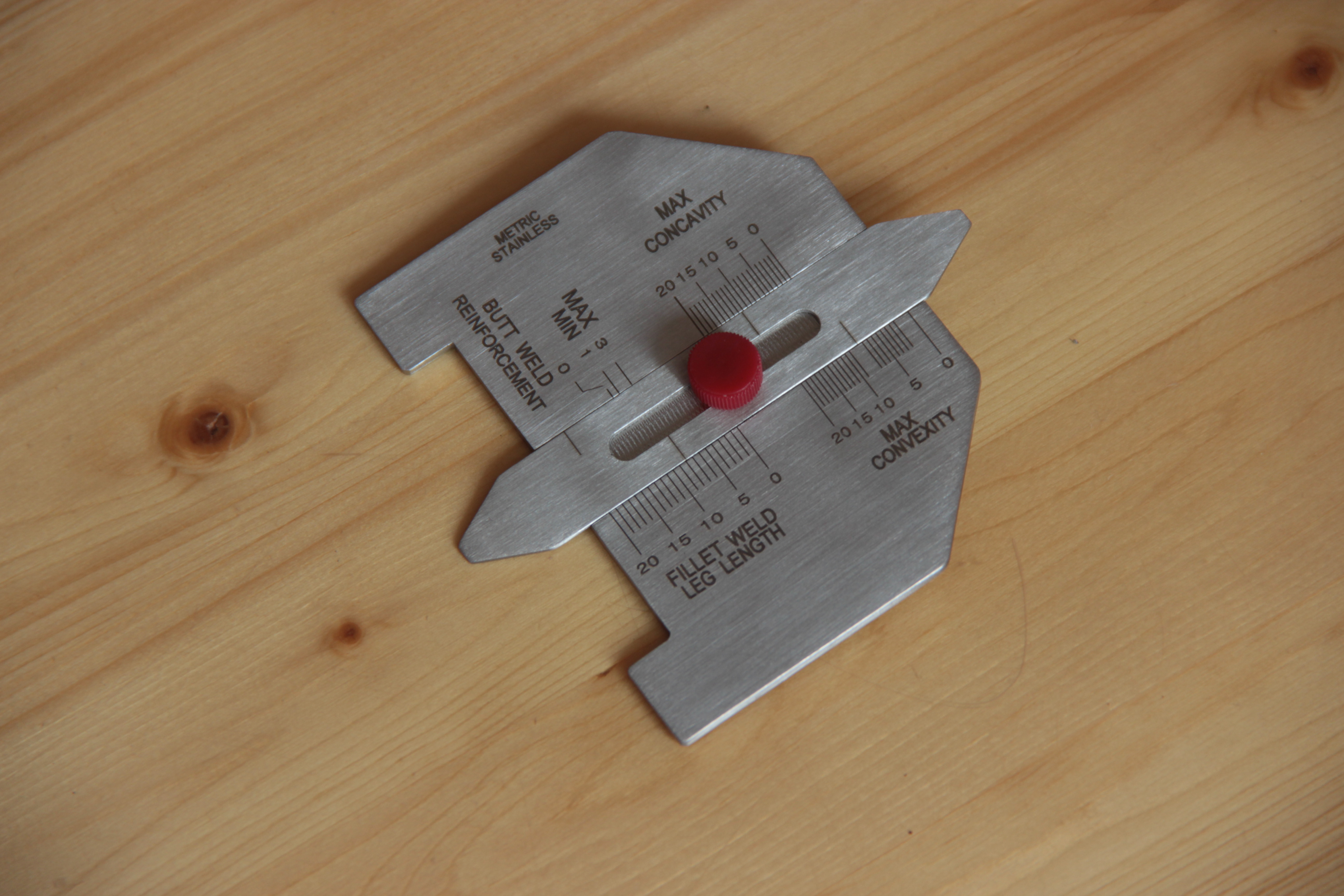

Измеритель WG7 изготовлен из нержавеющей стали и состоит из двух компонентов: основной пластины и подвижного указателя.
Имеет 4 шкалы:
- MAX-MIN (высота стыкового шва) 0 - 3 мм.
- MAX CONCAVITY(максимальная вогнутость) 0 - 20 мм.
- MAX CONVEXITY(максимальная выпуклость) 0 - 20 мм.
- LEG LENGTH (катет углового шва) 0 - 20 мм.
Использование:
- Измерение высоты углового шва. Установить одну из ног основной пластины на на верхнюю точку катета углового шва, а подвижный указатель опустить на отметку основания шва, закрепить винт, снять . показанияпо шкале «LEG LENGTH».
- Измерение высоты стыкового шва. Установить измеритель как показано на рисунке. Показания снять по шкале «MAX-MIN».
- Измерение толщины углового шва. Установить измеритель как показано на рисунке. Показания шкал измерителя CONCAVITY, CONVEXITYсоответствуют толщине углового сварного шва (вогнутость, выпуклость).
Во избежание образования задиров измерительных поверхностей и поломки измеритель нельзя хранить вместе с другими инструментами. Не чистить шкалу измерителя амилацетатом. Измеритель не может быть использован как инструмент для других целей.
Соответствует стандартам:
- ТУ-3936-034-96651179-2016
- № РОСС RU.АГ35.Н02698.
