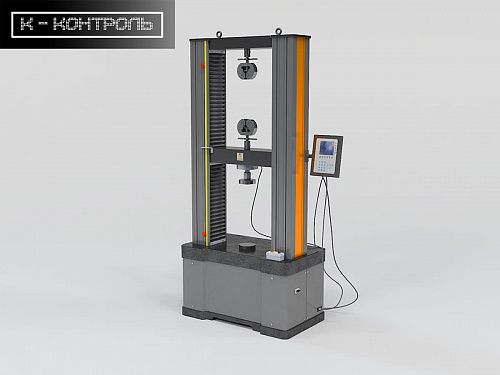

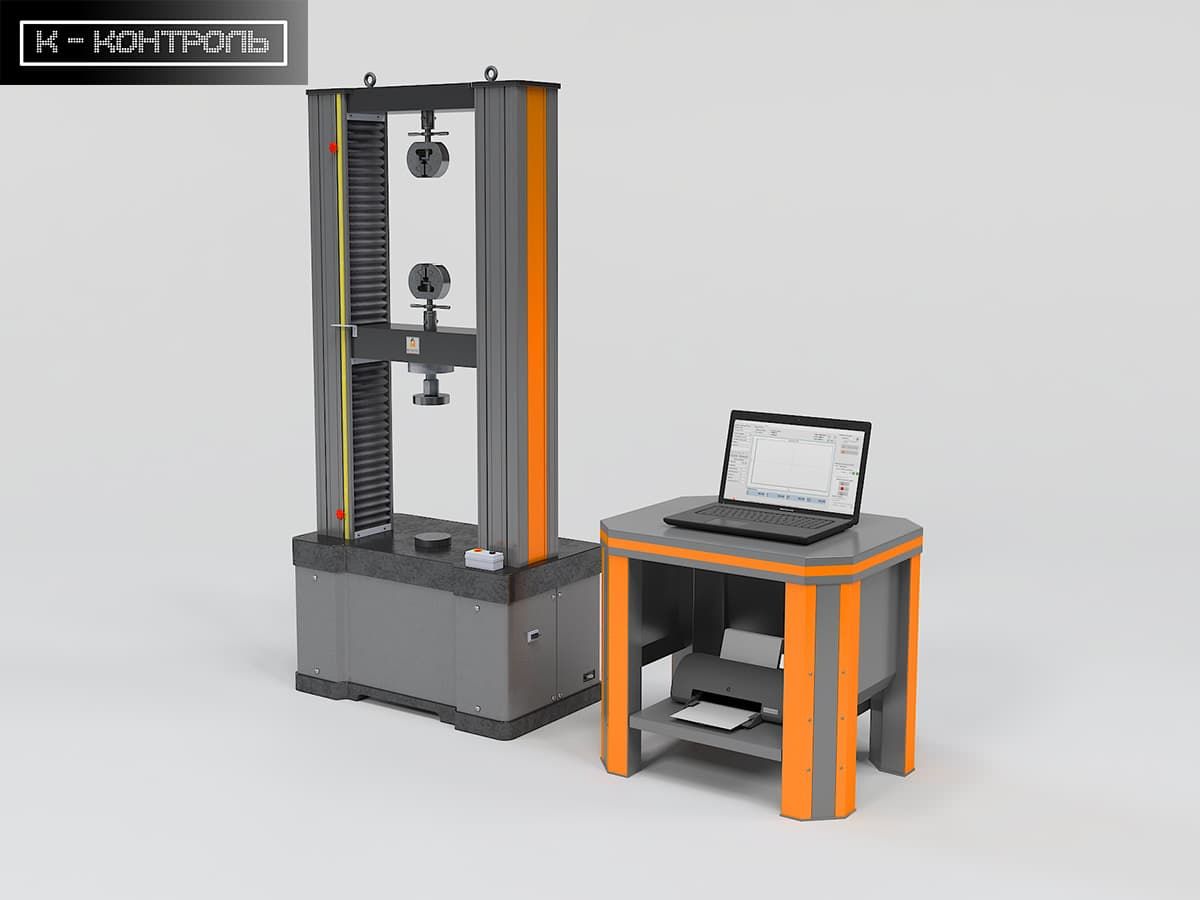

Разрывная машина РЭМ-50-А
Разрывная машина РЭМ-50-А оснащается автоматизированной системой управления процессом испытания состоящей из электронных и цифровых блоков. РЭМ-50-А применяется в статических испытаниях на растяжение, сжатие, а также изгиб, сдвиг, раздир (при использовании специальной оснастки) для определения механических свойств материалов, применяемых в легкой промышленности, с пределом разрушения до 50кН.
Машина РЭМ-50-А изготовлена согласно ГОСТ 28840 и имеет свидетельство об утверждении типа средств измерений под РФ под №57528-14, республики Казахстан под №11587, республики Беларусь под №9683.
Одноколонные разрывные машины РЭМ
Разрывные машины испытательные универсальные РЭМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия. В основной комплект поставки машины входит: модуль силозадающий электромеханический, пульт управления, тензодатчик, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.
Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 57528-14, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.

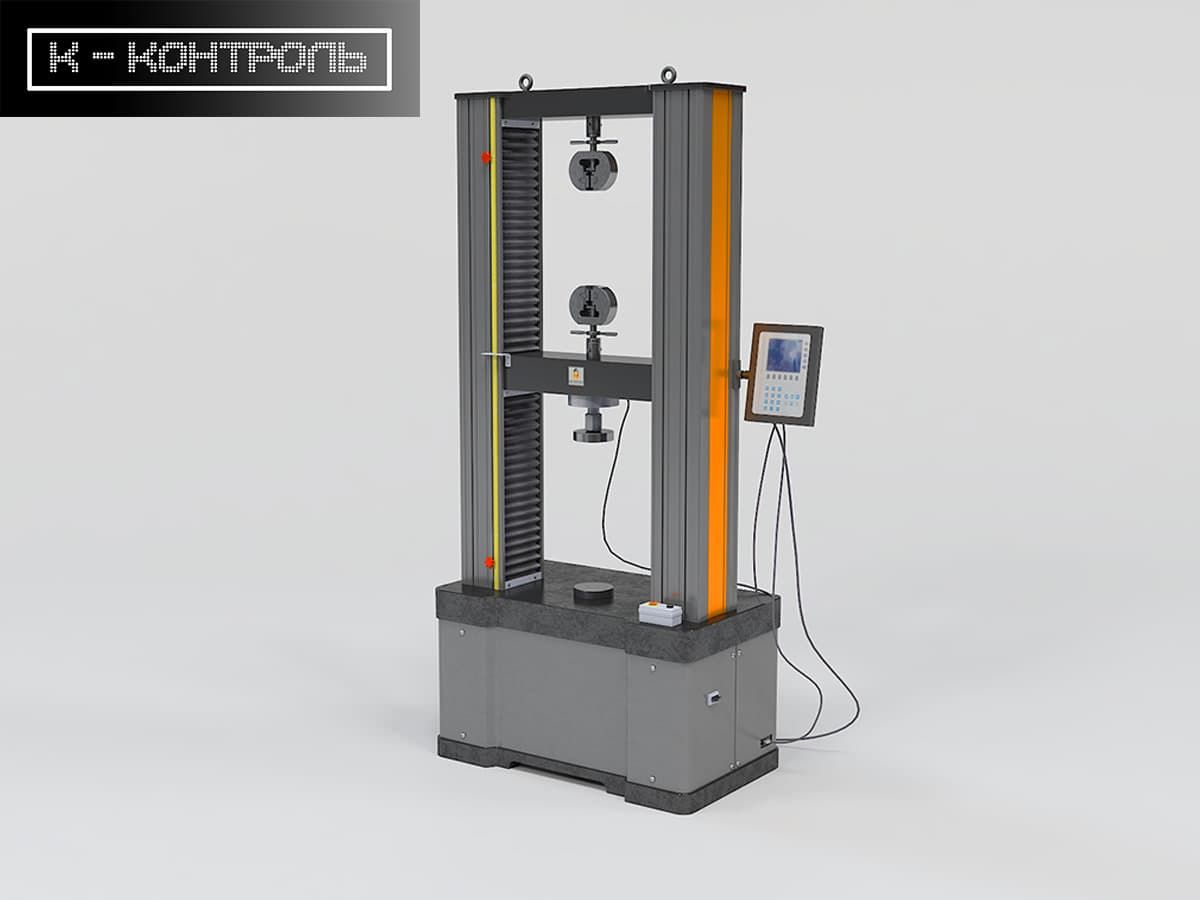

РЭМ |  |  |  |
РЭМ-A |  |  |  |

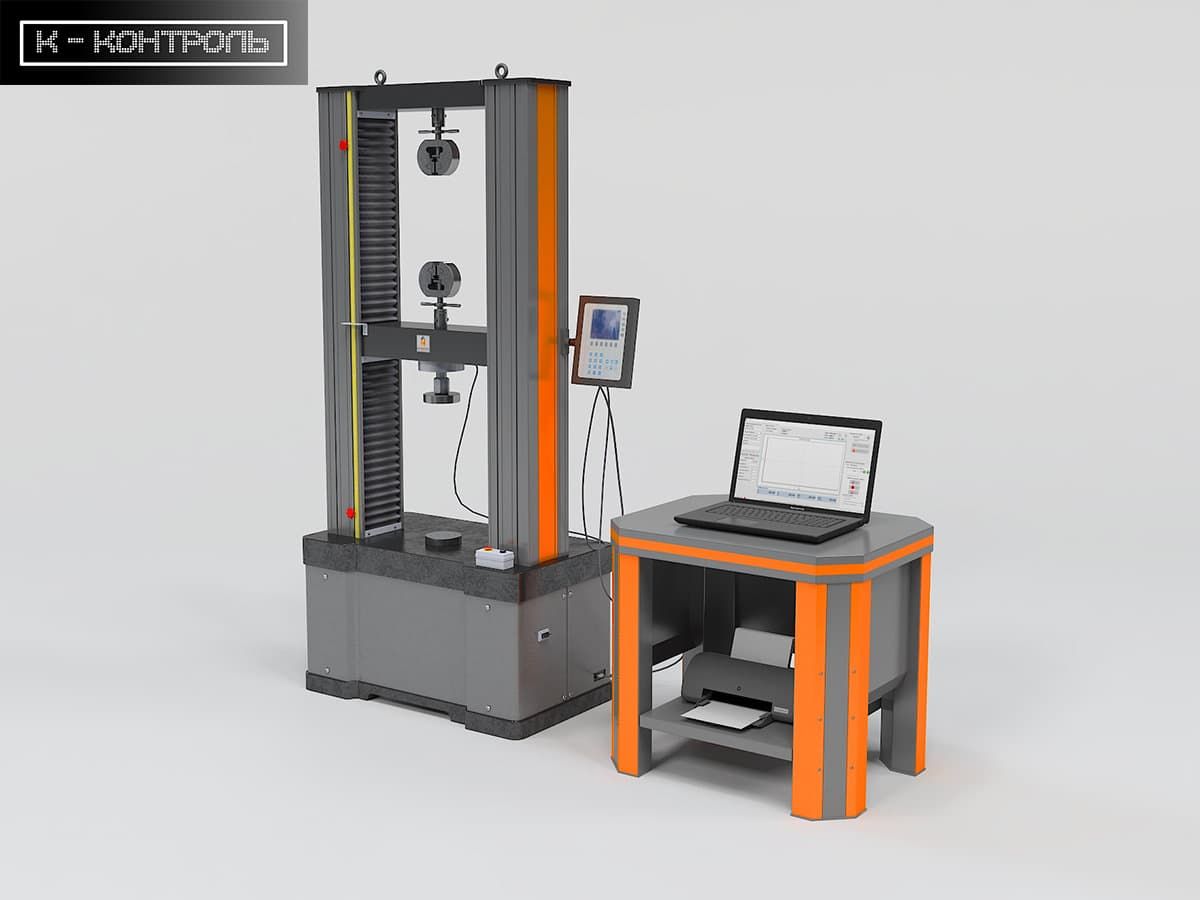

РЭМ-М |  |  |  |

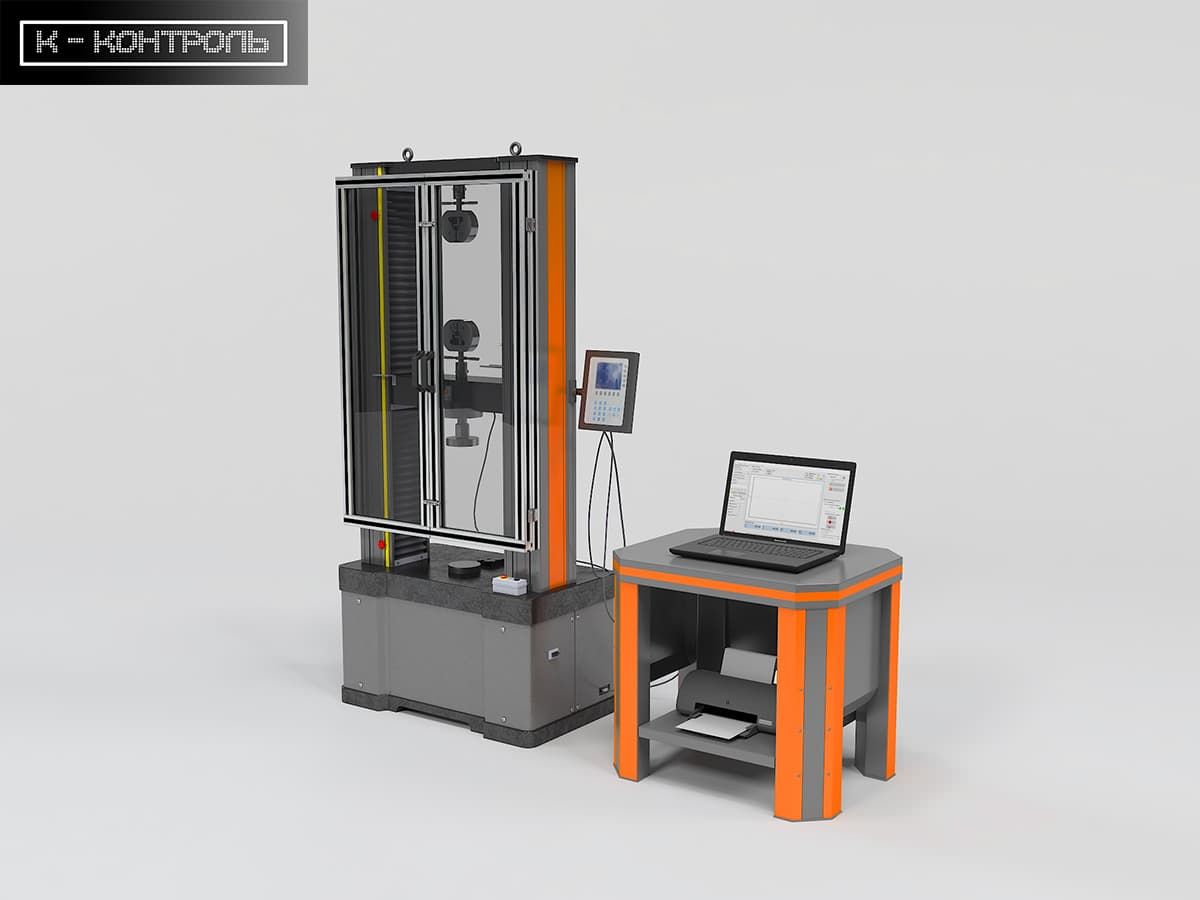

РЭМ-М(с ограждением и экстензометром) |  |  |  |

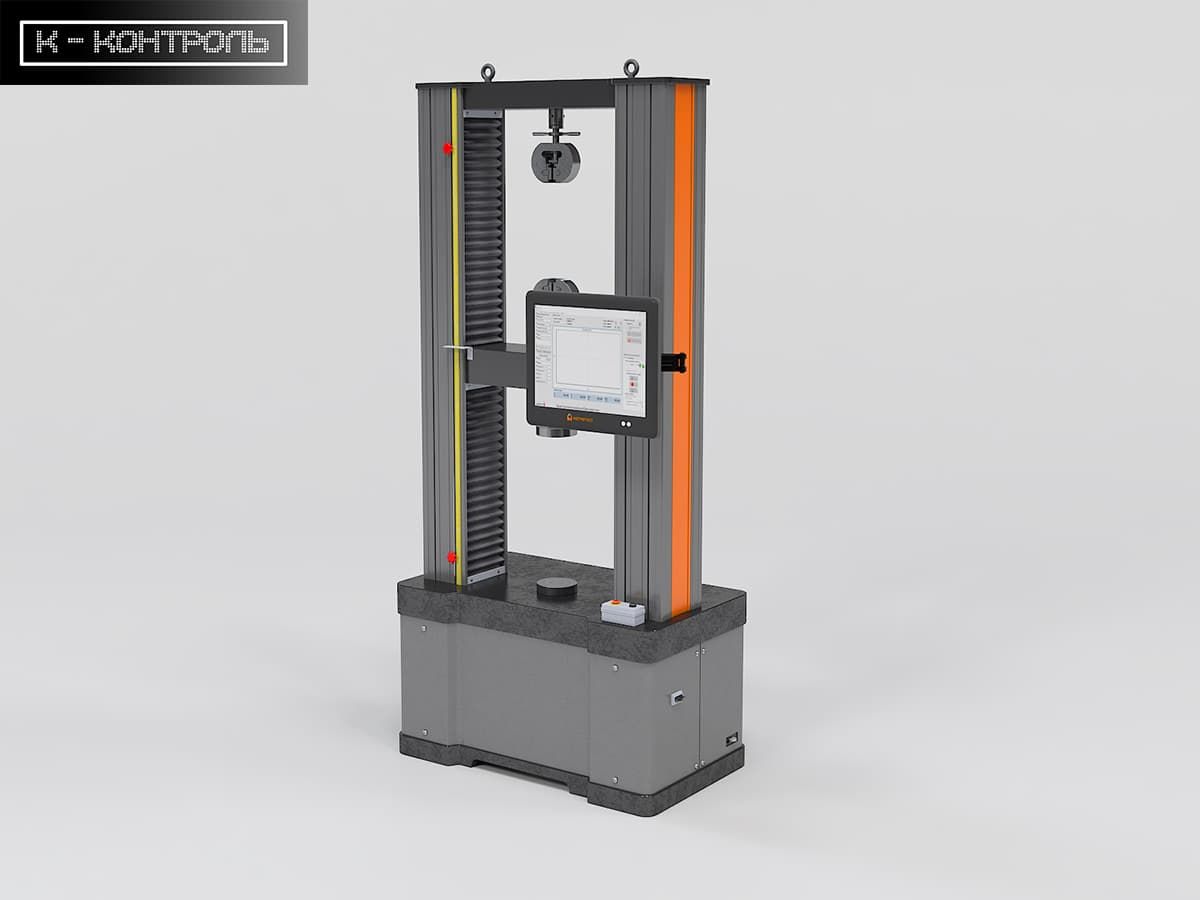

РЭМ-A/РЭМ-М(с сенсорным управлением) |  |  |  |

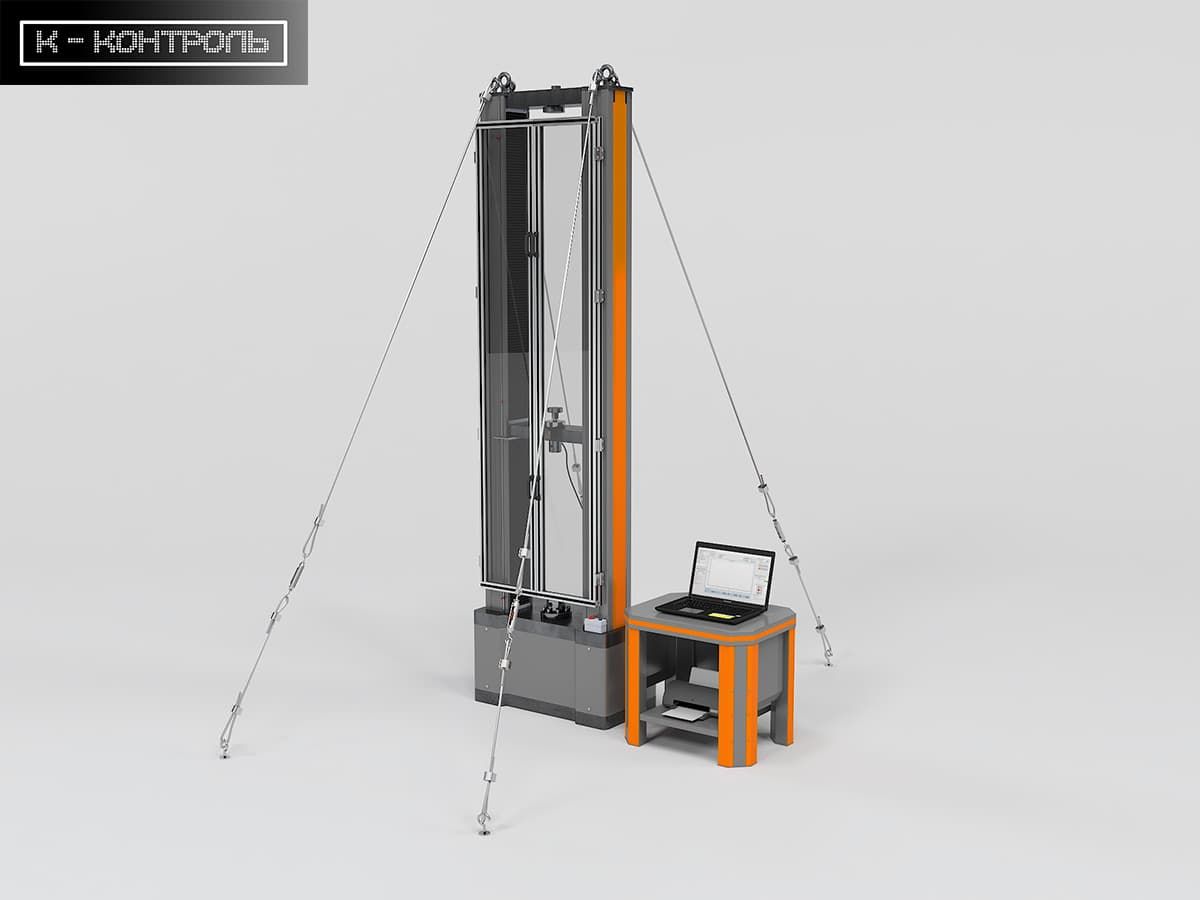

РЭМ-У(удлинённая, для испытания труб) |  |  |  |

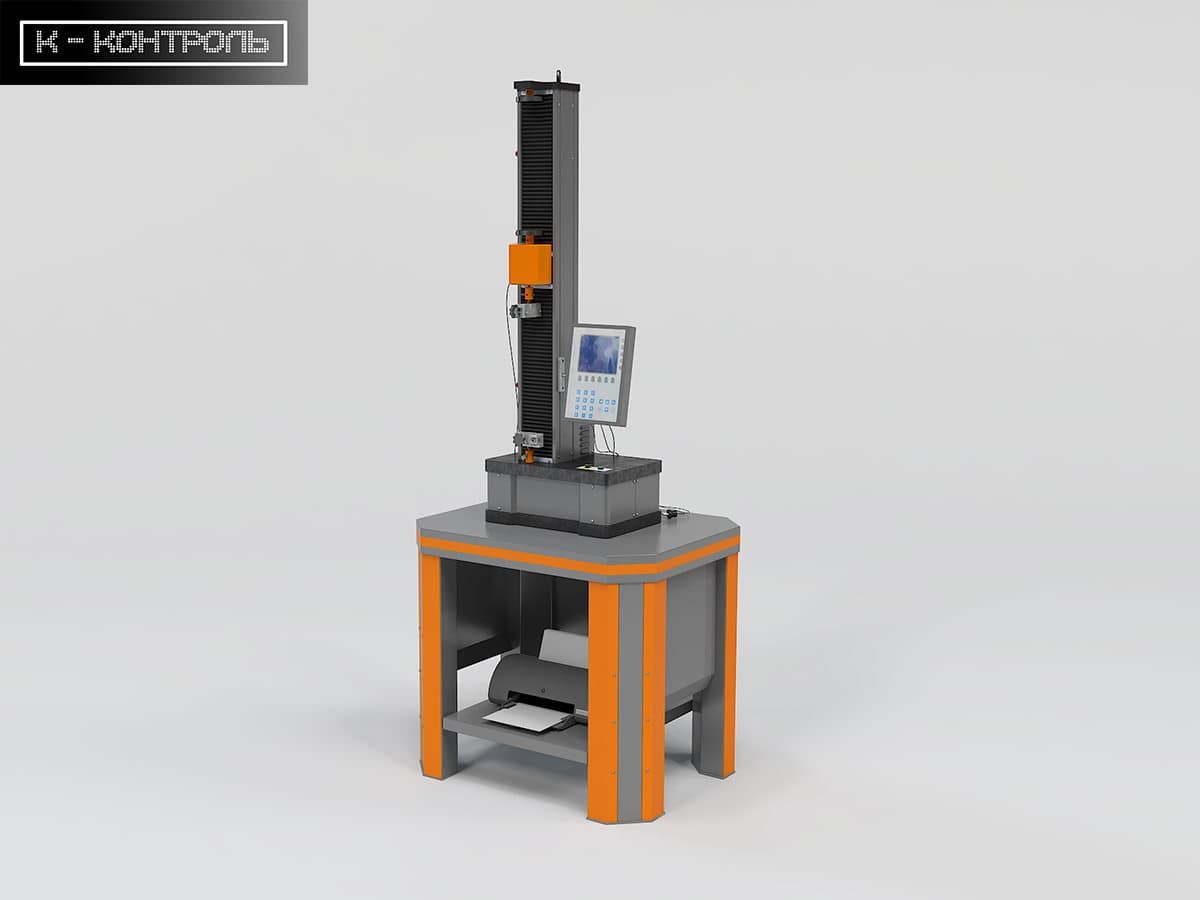

РЭМ(одноколонная) |  |  |  |

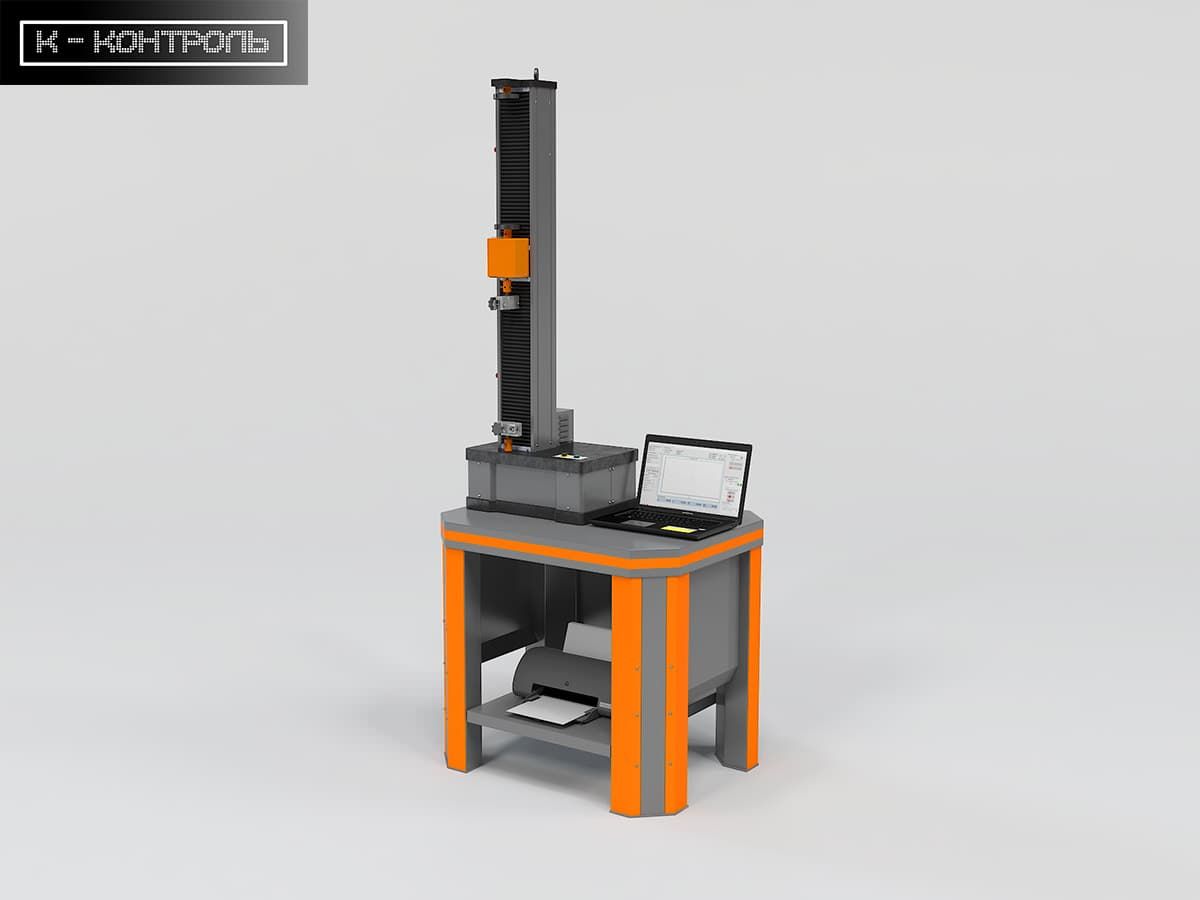

РЭМ-А(одноколонная) |  |  |  |
РЭМ-М(одноколонная) |  |  |  |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗРЫВНЫХ МАШИН
Двухколонные
| Отличительные особенности | РЭМ-10 | РЭМ-20 | РЭМ-50 | РЭМ-100 | РЭМ-200 | РЭМ-300 | РЭМ-500 | РЭМ-600 |
|---|---|---|---|---|---|---|---|---|
| Наибольшая предельная нагрузка | 10 кН | 20 кН | 50 кН | 100 кН | 200 кН | 300 кН | 500 кН | 600 кН |
| Воспроизводимый диапазон нагрузки | 0,4-10 кН | 0,8-20 кН | 2-50 кН | 4-100 кН | 8-200 кН | 12-300 кН | 20-500 кН | 24-600 кН |
| Погрешность измерения нагрузки от измеряемой величины | ± 1 (± 0,5)% | |||||||
| Минимальная цена деления измерителя | Нагружение: 0,01 кН Деформация: 0,05 мм | |||||||
| Погрешность при измерении перемещения траверсы, не более | ± 1% (полный ход) | |||||||
| Погрешность поддержания скорости нагружения от заданной скорости | ± 5% | |||||||
| Скорость перемещения траверсы | 0,05-500 мм/мин | 0,05-200 мм/мин | ||||||
| Ширина рабочего пространства, не менее | 350 мм | 400 мм | 450 мм | 550 мм | 600 мм | 650 мм | ||
| Рабочий ход траверсы | 1100 мм | 1200 мм | 1050 мм | 1500 мм | ||||
| Максимальное расстояние между захватами в зоне растяжения | 700 мм | 560 мм | 720 мм | |||||
| Максимальное расстояние между плитами в зоне сжатия | 1000 мм | 1150 мм | ||||||
| Диаметр плиты сжатия | 98 мм | 160 мм | ||||||
| Тип захватов | Клиновые механические | Клиновые гидравлические | ||||||
| Диапазон захватываемых цилиндрических образцов, диаметр | 4-9 мм | 4-10 мм, 10-16 мм, 16- 25 мм | 4-9 мм, 10-16 мм, 16- 25 мм | 12-26 мм, 26-40 мм | ||||
| Диапазон захватываемых плоских образцов, толщина/ ширина | 0-7/35 мм | 0-7/40 мм | 0-9/50 мм, 9-18/50 мм | 0-15/90 мм, 15-30/90 мм | ||||
| Габаритные размеры машины (ДхШхВ) | 700х450х1800 мм | 750х510х1900 мм | 1000х650х2200 мм | 1400х800х2800 мм | ||||
| Масса, не более | 210 кг | 320 кг | 450 кг | 1500 кг | 3400 кг | |||
| Потребляемая мощность, не более | 1,2 кВт | 1,5 кВт | 3,0 кВт | 5,0 кВт | ||||
| Электропитание | 220 В, 50 Гц (с нулевым проводом) | 380 В, 50 Гц (с нулевым проводом) | ||||||
Параметры указаны для машин в базовом исполнении. Тип захватов определяется техническим заданием Заказчика.
Одноколонные
| Отличительные особенности | РЭМ-0,1 | РЭМ-0,2 | РЭМ-0,5 | РЭМ-1 | РЭМ-2 | РЭМ-3 | РЭМ-5 |
|---|---|---|---|---|---|---|---|
| Наибольшая предельная нагрузка | 100 Н | 200 Н | 500 Н | 1000 Н | 2000 Н | 3000 Н | 5000 Н |
| Воспроизводимый диапазон нагрузки | 4-100 Н | 8-200 Н | 20-500 Н | 40-1000 Н | 80-2000 Н | 120-3000 Н | 200-5000 Н |
| Погрешность измерения усилия нагружения | ± 1 (± 0,5)% | ||||||
| Точность поддержания скорости перемещения траверсы | ± 5% | ||||||
| Максимальная высота рабочего пространства | на разрыв: 640 мм на сжатие: 820 мм | ||||||
| Скорость перемещения траверсы | 0,05-500 мм/мин | ||||||
| Наименьшая цена деления индикатора перемещения траверсы | 0,05 мм | ||||||
| Диаметр плит сжатия | 95 мм | ||||||
| Тип стандартных захватов | Тисочные волнообразные | ||||||
| Размеры захватываемых образцов (толщина/ширина) | 0-7/50 мм | ||||||
| Нормальные условия эксплуатации, температура | от 15 до 35 °C | ||||||
| Габаритные размеры (ДхШхВ) | 400х400х1500 мм | ||||||
| Масса, не более | 130 кг | ||||||
| Потребляемая мощность, не более | 0,22 кВт | ||||||
| Электропитание | 220 В, 50 Гц | ||||||
Параметры указаны для машин в базовом исполнении. Тип захватов определяется техническим заданием Заказчика.
Удлиненные
| Модификация | РЭМ-У-50 | РЭМ-У-100 | РЭМ-У-200 | РЭМ-У-300 | РЭМ-У-500 | РЭМ-У-600 |
|---|---|---|---|---|---|---|
| Максимальная нагрузка, кН | 50 | 100 | 200 | 300 | 500 | 600 |
| Относительная погрешность определения нагрузки, не более, % | ± 1,0 (± 0,5) | |||||
| Доверительный диапазон определения нагрузки, % от максимальной | 2-100 (0,2-100) | |||||
| Наименьшее значение счетчика перемещения, мм | 0,001 | |||||
| Скорость перемещения подвижной траверсы, мм/мин | 0,05-500 | |||||
| Точность поддержания скорости перемещения подвижной траверсы, не более, % | ± 0,5 | |||||
| Максимальное расстояние между захватами, мм | 1430 | 1616 | 1861 | 1250 | ||
| Электропитание | 220 В, 50 Гц | 380 В, 50 Гц | ||||
Параметры указаны для машин в базовом исполнении. Тип захватов определяется техническим заданием Заказчика.
Машины испытательные универсальные РЭМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из резины, пластиков, полимерных материалов, древесины, текстиля, водонепроницаемых материалов, нетканых материалов, металлических листов, фольги, а также отдельных готовых изделий: детали микроустройств, электродетали, узлы крепления, трубы, корды, медицинские изделия.
Разрывные электромеханические машины РЭМ представлены в одноколонном исполнении с испытательными нагрузками от 0,008 до 5 кН, и двухколонном исполнении с испытательными нагрузками от 0,4 до 600 кН, а также в удлиненном исполнении с испытательными нагрузками от 50 до 600 кН.
Модификации машин РЭМ компании «Метротест» отличаются диапазонами нагрузок, погрешностью измерения, размерами рабочих зон, габаритными размерами и степенью автоматизации.
В основной комплект поставки машины входит: модуль силозадающий электромеханический, пульт управления, тензодатчик, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.
Необходимость поставки приспособлений для проведения испытаний на растяжение, сжатие, изгиб определяется техническим заданием Заказчика.
Дополнительно машины могут быть укомплектованы специальными захватами и приспособлениями для изгиба, нестандартными столами сжатия, системами температурных испытаний, расширяющими функциональные возможности машин.
Машины разрывные РЭМ зарегистрированы в Государственном реестре средств измерений России № 57528-14, Республики Казахстан № KZ.02.03.06422-2015/57528-14 и Республики Беларусь № РБ 03 03 5681 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.
Модификации электромеханических машин:
Разрывные электромеханические машины РЭМ базовой комплектации оснащены одно или двухколонным силозадающим модулем, пультом управления с монохромным дисплеем и кнопочной клавиатурой. Пульт управления позволяет задавать параметры испытаний, визуально контролировать ход испытаний, а также производить расчет основных показателей по результатам испытаний.
Параметры испытаний в виде диаграммы растяжения (нагружения) и текущих значений выводятся на дисплей пульта управления в реальном времени. По окончании испытания на дисплее отображаются значения максимально достигнутых величин нагрузки и перемещения траверсы и предела прочности образца.
Разрывные машины модификации РЭМ-М оснащены одно или двухколонным силозадающим модулем, пультом управления с кнопочной клавиатурой и монохромным дисплеем и компьютеризированной системой, которая позволяет расширить функциональные возможности системы измерения, математически обрабатывать результаты испытаний на ПК со специальным программным обеспечением «MTest-REM-1.15», при этом управление испытательной машиной происходит в ручном режиме.
Авторское программное обеспечение «MTest-REM-1.15» дает возможность отображать результаты испытания в виде графиков (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определять текущие скорости перемещения подвижной траверсы (мм/мин) и нагружения (кН/с), текущее и максимальное значение деформации и нагрузки, приложенной к испытуемому образцу, сохранять результаты испытания для дальнейшей обработки и выводить на печать протокол испытания. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.
В компьютеризированную систему входит: ПК с программным обеспечением «MTest-REM-1.15», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.
Разрывные машины модификации РЭМ-А оснащены одно или двухколонным силозадающим модулем и автоматизированной системой измерения и управления, которая позволяет производить испытание по заданному с ПК режиму благодаря специальному программному обеспечению - «MTest-REM-2.15».
Авторское программное обеспечение «MTest-REM-2.15» дает возможность более точно определять фактическую нагрузку на образец, управлять машиной в ручном режиме или автоматически по заданному с ПК алгоритму, а также получать и обрабатывать результаты испытаний в реальном времени, редактировать графики испытания, рассчитывать основные характеристики материалов образцов, сохранять результаты испытаний, формировать и выводить на печать протокол испытаний. В программное обеспечение возможно внесение ГОСТ по техническому заданию Заказчика.
В автоматизированную систему входит: ПК с программным обеспечением «MTest-REM-2.15», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.
Разрывные машины модификации РЭМ-У предназначены для испытаний на сжатие и разрыв труб большого диаметра изготовленных из металлов, пластиков, картона и т.д. по GB/T 18042, ISO 9967. Машины позволяют испытывать трубы на сжатие диаметрами до 3000 мм и шириной от 20% от диаметра.
