В зависимости от типа подключаемого преобразователя, он может выполнять следующие функции: |
- Измерение содержания ферритной фазы в сталях перлитного класса (большинство инструментальных и конструкционных сталей с содержанием легирующих элементов до 6 %, ряд нержавеющих и жаропрочных сталей) и в сталях аустенитного класса (высоколегированные нержавеющие, жаропрочные и жаростойкие стали с содержанием хрома и никеля);
- Местное измерение толщины диэлектрических защитных покрытий на основаниях из токопроводящих материалов;
- Определение удельной электропроводности немагнитных материалов (нержавеющих сталей, цветных металлов и сплавов, графитсодержащих материалов).
К дополнительным задачам, решаемым с помощью прибора МВП-2М, относятся контроль поверхностных и подповерхностных дефектов, нарушений однородности и сплошности сварных швов и наплавленного металла, а также определение механических свойств аустенитных и перлитных сталей при наличии статистических закономерностей. Устройство может использоваться как на плоских, так и на криволинейных поверхностях инспектируемых объектов.

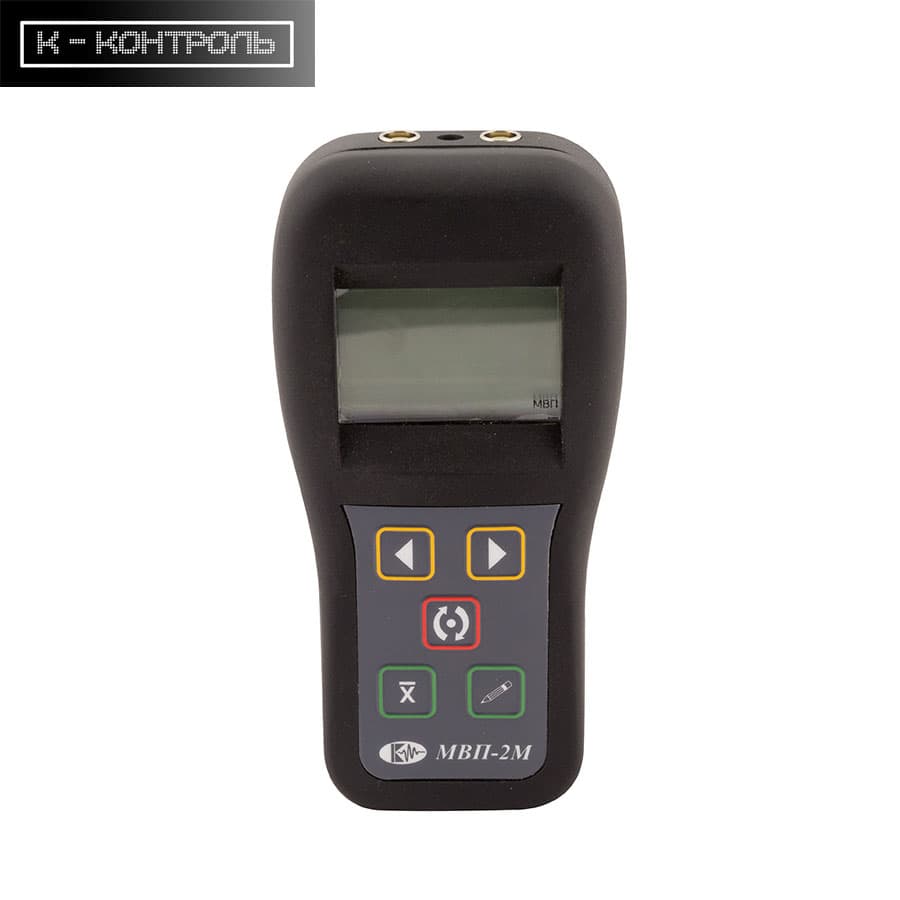

Основные особенности вихретокового прибора МВП-2М
- 3 функции в одном: ферритометр / измеритель электропроводности / толщиномер покрытий
- Высокая точность и гибкость в настройке под любые задачи
- Регулируемый от 10 до 100 коэффициент усиления
- Память: 5000 результатов измерений с возможностью передачи в ПК
- Возможность ввода до 15 шкал с клавиатуры или с ПК
Диапазон рабочих температур ферритометра МВП-2М -10 до +50 °С. Для получения точных данных при измерениях необходимо учитывать влияние температуры на характеристики поля вихревых токов. При калибровке температура образцов или мер должна соответствовать температуре инспектируемого объекта.
МВП-2М зарегистрирован в Госреестре средств измерений РФ (рег. № 25869-03) Беларуси и Казахстана.
Технические характеристики, заявленные производителем для прибора МВП-2М, приведены в таблице
Характеристика | Значение |
Диапазон измерений ферритной фазы, % | 0.1 - 80 |
Диапазон измерений удельной электропроводности, МСм/м | 0.5 - 70 |
Диапазон измерений толщины покрытий, мкм | 0 - 15000 |
Диапазон измерения глубины трещин, мкм | ≥ 200 |
Коэффициент усиления | 10 - 100 |
Шкалы, программируемые с клавиатуры или ПК | 15 |
Точки для линейной аппроксимации | 10 |
Дискретность показаний программируемая | 1, 0.1, 0.01, 0.001 |
Питание | АКБ адаптер 220 В АС |
Время работы от АКБ, часов | ≥ 50 |
Температурный диапазон, °С | от -10 до +50 |
Габариты основного блока, мм | 150 × 80 × 40 |
Масса с АКБ, г | 270 |
Варианты комплектации прибора МВП-2М
Комплектация | Ферритометр базовый комплект | Измеритель электропроводности базовый комплект | Универсальный комплект | Экспертный комплект |
Электронный блок с АКБ | + | + | + | + |
Сетевой адаптер 5В/220В | + | + | + | + |
Преобразователь Ф010 (0.1 – 25% ферритной фазы); | + | - | + | + |
Преобразователь П020 (измерение удельной электропроводности в диапазоне 0,5-70 МСм/м) | - | + | + | + |
Преобразователь М120 (измерение толщины покрытия 0-2мм на ферромагнитном основании) | - | - | - | + |
Преобразователь Н120 (измерение толщины покрытия 0-2мм на неферромагнитном основании) | - | - | - | + |
Защитный чехол | + | + | + | + |
Кабель PT4RS для связи с ПК | + | + | + | + |
Программное обеспечение на CD-диске | + | + | + | + |
Комплект документации (паспорт с методикой поверки, сертификат метрологической поверки) | + | + | + | + |
Сумка для транспортировки | + | + | + | + |
