Калиброванные контрольные течи серии «Эксперт» предназначены для создания стабильного потока контрольного газа или жидкости а также для калибровки и настройки средств контроля герметичности в различных отраслях промышленности.

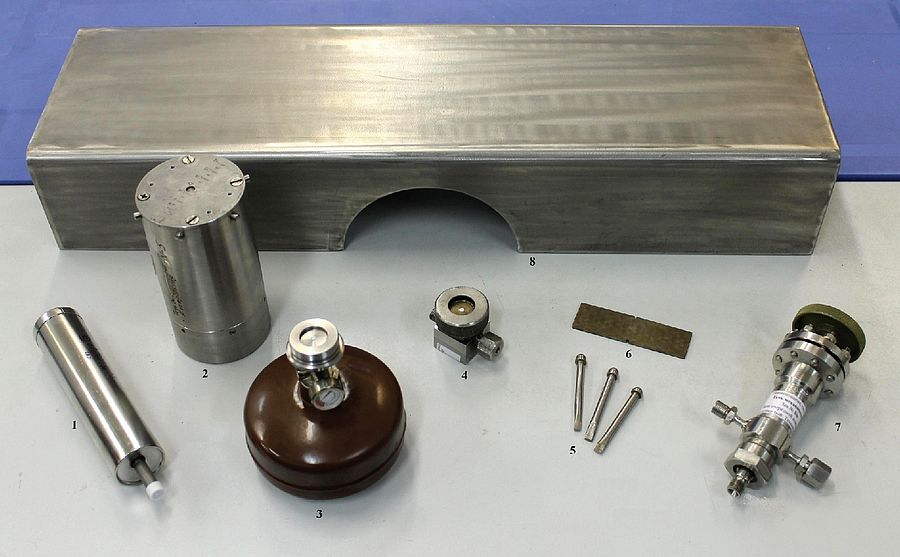

Калиброванные контрольные течи серии «Эксперт» представлены следующими образцами:
- диффузионная течь с баллоном ТДК-1 «Эксперт»;
- диффузионная течь ДКТ-1 «Эксперт»;
- механическая регулируемая блок-течь БТ-1 «Эксперт».
 |
 |
 |
 |
Области применения контрольных течей:
- Настройка течеискательной аппаратуры;
- Проверка качества (характеристик) безаппаратурных средств индикации течей;
- Настройка систем контроля герметичности на заданный порог чувствительности;
- Установка браковочного уровня контроля герметичности;
- Учебные и экзаменационные образцы в системе подготовки и аттестации персонала.
Преимущества:
- Точность настройки на заданный поток;
- Стабильность характеристик по времени;
- Универсальность;
- Широкий диапазон величин потоков;
- Простота использования.
Дополнительно могут поставляться:
- Устройство для калибровки течей пузырьковым методом;
- Микроскоп измерительный МПБ-2;
- Секундомер.
| Характеристики | ТДК-1 «Эксперт» |
ДКТ-1 «Эксперт» |
БТ-1 «Эксперт» |
| Тип проницаемого элемента | Полимерная мембрана | пара «сфера по конусу» | |
| Диапазон калибровки потоков, м3Па/с | от 1´10-9 до 1´10-4 | от 1´10-7 до 1´10-2 | |
| Диапазон давлений калибровки, Па | от 1´105 до 1´106 | от 1´105 до 1´104 | |
| Пробный газ | гелий | воздух | |
| Суммарная относительная погрешность измерения потока | ± 30% | ||
| Максимальные габаритные размеры, мм | Ø83´160 | 65´40´40 | 700´200´70 |
| Масса, не более, кг | 3 | 0,35 | 15 |
| Срок рекалибровки | 12 мес. |
1 раз в смену |
|
