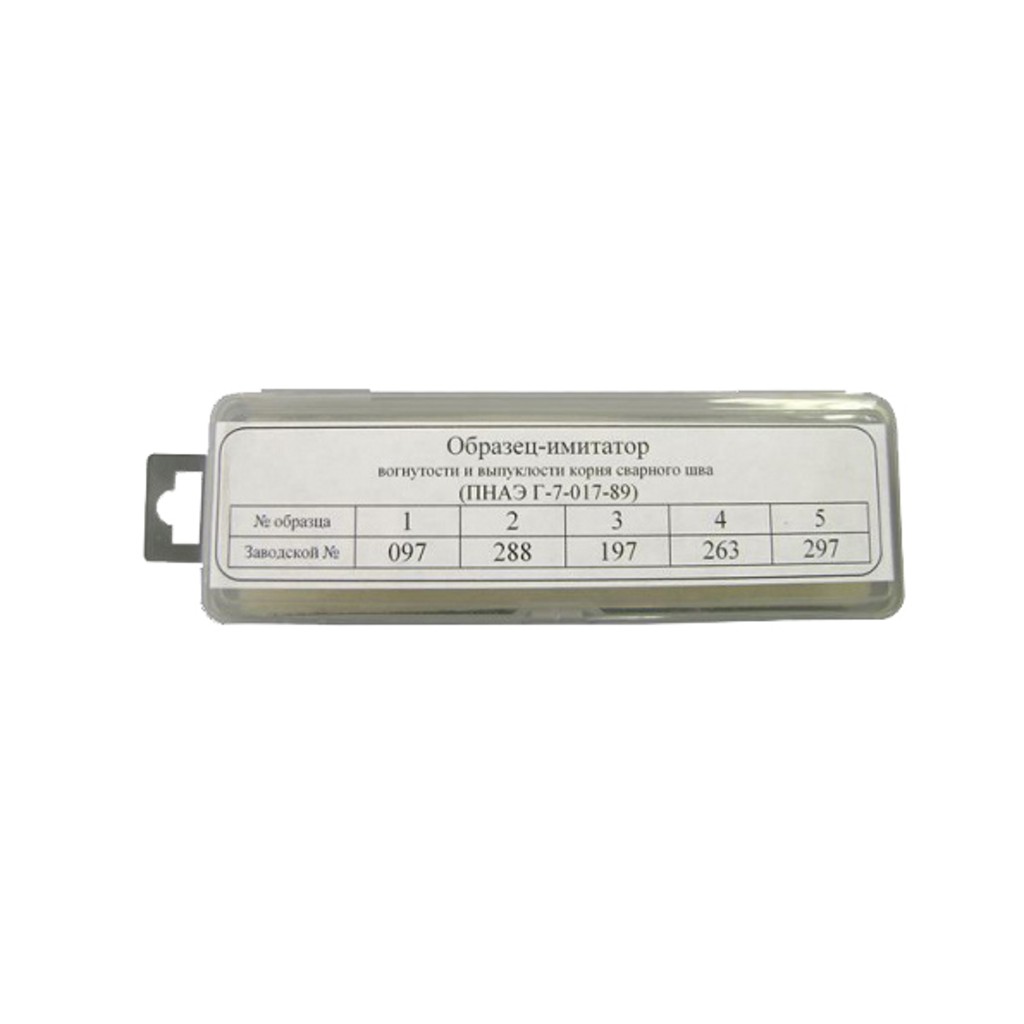

Образцы-имитаторы вогнутости и выпуклости корня сварного шва

Образцы-имитаторы вогнутости и выпуклости корня сварного шва
Образцы-имитаторы вогнутости и выпуклости корня сварного шва
В наличии
Узнать цену
-0%
Узнать цену
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
Узнать цену
-0%
Узнать цену
Экономия 0
Заказать
Образцы-имитаторы предназначены для определения вогнутости и выпуклости корня сварного шва при проведении радиографического контроля сварных соединений. Оценка параметров осуществляется визуально и/или с помощью денситометра, при которой необходимо сравнить оптическую плотность изображений с оптической плотностью канавки или выступа на образце-имитаторе. Изделие производится в соответствии с требованиями ПНАЭ Г-7-017-89.

Описание
Для проведения измерений необходимо выбрать образец-имитатор по предельно допустимым значениям вогнутости и выпуклости корня шва. Толщина образца должна быть равной показателю усиления контролируемого участка сварного шва. Далее образец-имитатор фиксируется на объекте контроля напротив источника излучения  с расстоянием 5 мм от шва. В некоторых случаях допускается закреплять образец-имитатор со стороны рентгеновской пленки. Таким образом, оптическая плотность изображения образца-имитатора на снимке должна быть равной оптической плотности изображения сварного шва.

Технические характеристики

 Параметр  №1 №2 №3 №4 №5
 Глубина канавки, h1, мм  0,6 ± 0,06  0,8 ± 0,1  1,0 ± 0,1  1,2 ± 0,12  1,6 ± 0,16
 Высота выступа, h2, мм  1,5 ± 0,15  2,0 ± 0,2  2,0 ± 0,2  2,0 ± 0,2  2,5 ± 0,25
 Толщина, h3, мм  1,5 ± 0,15  2,0 ± 0,2  2,0 ± 0,2  2,0 ± 0,2  2,5 ± 0,25
 Ширина канавки, а, мм  2,0 ± 0,2  2,0 ± 0,2  2,0 ± 0,2  3,0 ± 0,3  4,0 ± 0,4
 Ширина выступа, b, мм  3,0 ± 0,3  4,0 ± 0,4  4,0 ± 0,4  4,0 ± 0,4  5,0 ± 0,5
