WG10 Шаблон сварщика

WG10 Шаблон сварщика
WG10 Шаблон сварщика
В наличии
По запросу
-0%
По запросу
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
По запросу
-0%
По запросу
Экономия 0
Заказать
Шаблон сварщика WG10 (Pipe Pit Gauge) предназначен для измерения глубины подрезов, раковин, западаний и других вогнутых дефектов, возникающих в процессе сварки трубопроводов. Используя данный шаблон можно сравнить глубину дефектов трубы с нормативной толщиной его стенки. В качестве шпаргалки на шаблон нанесены формулы расчета площади, диаметра и давления. На обороте содержатся таблицы с типовыми сочетаниями диаметра, толщины, массы и емкости трубопроводов в баррелях. Градуировка шаблона выполнена в дюймах, поэтому он более рассчитан на работу по американским стандартам ASTM и ASME, использующим английскую систему мер.
Описание

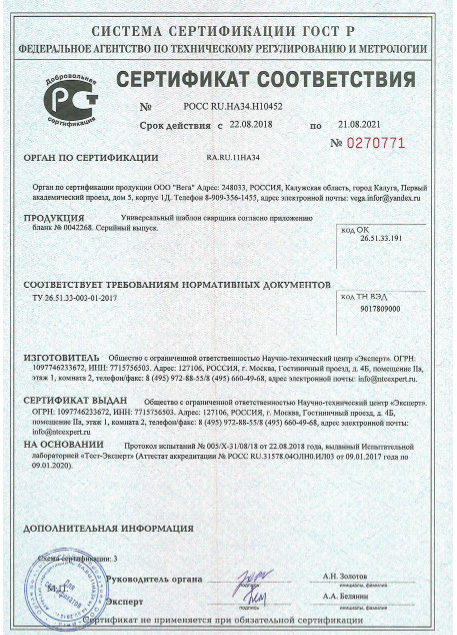

Конструктивно шаблон состоит из основной пластины с измерительной шкалой и подвижного индикатора с острием. Материал - нержавеющая сталь. Диапазон измерения: 0 ÷ 1/2″. Шаблон WG10 может поставляться с сертификатом о калибровке нашей метрологической службы либо без метрологической аттестации. В качестве поверенного аналога с метрической градуировкой можно использовать УШС-3.

Технические характеристики шаблона WG10 приведены в таблице.

ПараметрЗначение
Диапазон измерения глубины 0-12,7 мм (1/2’’)
Цена деления 1,59 мм (1/16’’)
Материал Нержавеющая сталь
Габаритные размеры 68,3 х 133,3 х 4,8 мм
Вес 227 гр.
