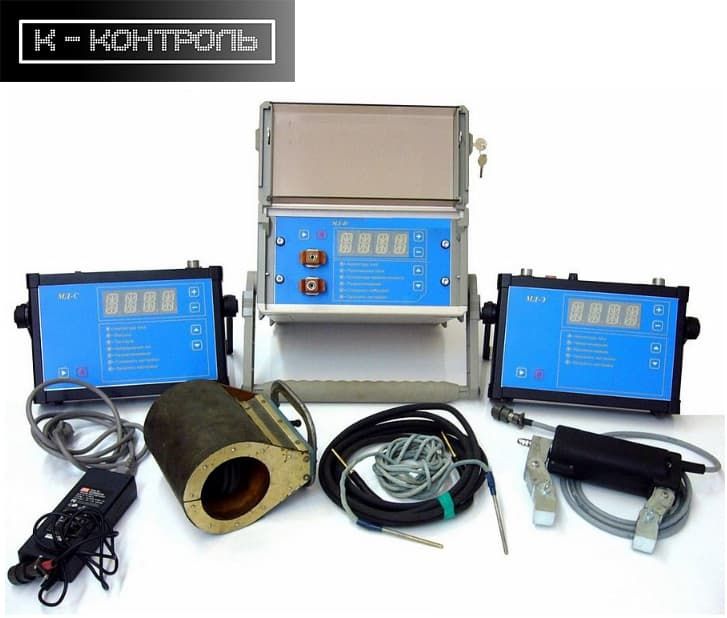

МД-М Магнитопорошковый дефектоскоп

МД-М Магнитопорошковый дефектоскоп
МД-М Магнитопорошковый дефектоскоп
В наличии
По запросу
-0%
По запросу
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
По запросу
-0%
По запросу
Экономия 0
Заказать

Модульный переносной магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля в авиационной, автомобильной, железнодорожной промышленности и предназначен для замены устаревших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000).


Прибор позволяет контролировать различные по форме и размерам изделия, их сварные швы, внутренние поверхности отверстий, а также труднодоступные зоны путем намагничивания отдельных участков или изделия в целом. Контроль осуществляется с помощью набора намагничивающих устройств, питаемых постоянным, переменным или импульсным токами.

Описание
Дефектоскоп МД-М реализует два способа контроля изделий: на остаточной намагниченности и способом приложенного поля. Прибор позволяет фиксировать результаты контроля путем изготовления магнитограмм или путём фотографирования с указанием масштаба изображения и зоны расположения обнаруженных дефектов. Конструктивно магнитопорошковый дефектоскоп МД-М состоит из трех самостоятельных модулей с индивидуальными блоками питания:


Модуль импульсного тока МД-И Формирует в изделии импульсное магнитное поле при намагничивании и убывающее магнитное поле меняющейся полярности при размагничивании.
Модуль соленоида МД-С Позволяет проводить намагничивание и размагничивание изделий переменным магнитным полем соленоида.
Модуль электромагнита МД-Э Формирует в изделии постоянное магнитное поле при намагничивании и убывающее магнитное поле меняющейся полярности при размагничивании с применением электромагнита постоянного тока.

Каждый модуль предназначен для проведения контроля циркулярным или продольным магнитным полем в зависимости от конфигурации и величины изделия и направления обнаруживаемых дефектов в материале. Магнитопорошковый дефектоскоп МД-М изготовлен по ТУ 4276-018-33044610-09, может применяться в авиационной, автомобильной, железнодорожной и других областях промышленности. Гарантийный срок составляет 18 месяцев со дня ввода в эксплуатацию.

Основные особенности магнитопорошкового дефектоскопа МД-М:
  • Три независимых модуля прибора
  • Регулировка тока до 5000 А
  • Память настроек контроля
  • Режим «ток-пауза»
  • Автоматическое размагничивание
  • Регулируемая длительность намагничивания и размагничивания

Технические характеристики, заявленные производителем магнитопорошковых дефектоскопов МД-М и МДМ-2 приведены в таблице


ПараметрДефектоскоп МД-МДефектоскоп МДМ-2
Режимы работы Импульсный режим (модуль МД-И)
одиночные импульсы тока (длительностью 1.5 мс) /непрерывное следование импульсов тока с частотой 1 Гц /размагничивание по встроенной программе изменения тока
Импульсный режим
одиночные импульсы тока (длительностью 1.4-1.8 мс)/непрерывное следование импульсов тока с частотой 0.7-1.7 Гц / размагничивание с частотой импульсов 1 Гц
Работа с соленоидом (модуль МД-С)
ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности /ток по режиму «ток-пауза» /непрерывное пропускание тока /автоматическое размагничивание
Работа с соленоидом
ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности / ток по режиму «ток-пауза»
Работа с электромагнитом (модуль МД-Э)
режим намагничивания /режим автоматического размагничивания
Работа с электромагнитом
режим намагничивания /режим автоматического размагничивания
Регулировка и измерение силы тока есть есть
Автоматическая установка тока есть есть
Длительность импульсов тока 1.5 мс 1.4-1.8 мс
Частота следования импульсов 1 Гц 0.7-1.7 Гц
Режим "ток-пауза" длительность тока 1-10 с / длительность паузы 1-10 с длительность тока 1-3 с / длительность паузы 1-5 с
Наибольший регулируемый импульсный ток 5000А на стандартном кабеле 3000А на стандартном кабеле
Магнитное поле переменное/постоянное/импульсное переменное/постоянное/импульсное
Напряженность поля в соленоиде 700 А/см 390 А/см
Напряженность поля между полюсами электромагнита 90 А/см (при расстоянии 100 мм) 230 А/см (при расстоянии 100 мм)
Длительность автоматического размагничивания 30/60/120 с 30 с
Сила отрыва электромагнита от плиты МО-1 не менее 200 Н не менее 200 Н
Память 10 настроек нет
Питание сеть 220 В или сеть 24 В (МД-И, МД-Э)
сеть 220 В (МД-С)
Встроенный Li-ion аккумулятор,
сеть 220В или сеть 24 В
Габаритные размеры 330х150х460 мм (МД-И)
225х170х75 мм (МД-С)
225х170х75 мм (МД-Э)
131х172х170 мм
Масса 12 кг (МД-И) / 2 кг (МД-С) / 2 кг (МД-Э) 4 кг со встроенными аккумуляторами
Гарантийный срок 18 мес. 36 мес.

НаименованиеСтандартный комплектЭкспертный комплектЭкспертный УФ комплект
 Модуль импульсный МД-И 1 1 1
 Модуль соленоида МД-С 1 1 1
 Модуль электромагнита МД-Э 1 1 1
 Кабель намагничивания для МД-И сечением 4 мм2 и длиной 4 м 1 1 1
 Кабель намагничивания для МД-И сечением 10 мм2 и длиной 4 м 1 1 1
 Блок питания сетевой 220В / 24 В 2 2 2
 Кабель питания сетевой 220В 3 3 3
 Соленоид С-90 к модулю МД-С 1 1 1
 Кабель соединительный для соленоида 1,5 м 1 1 1
 Электромагнит Э-140 к модулю МД-Э 1 1 1
 Стандартный образец МО-2М 1 1 1
 Стандартный образец МО-3 1 1 1
 Магнитная суспензия Magnaflux 7HF (400мл) 1 1 1
 Комплект документации (руководство пользователя, методика калибровки, сертификат   метрологической калибровки) 1 1 1
 Упаковка 1 1 1
 Белый контрастный краситель Magnaflux WCP-2 (400мл) - 1 1
 Колба-центрифуга 100 мл по ASTM - 1 1
 Подставка для колбы-центрифуги - 1 1
 Концентрат магнитной суспензии - 1 кг -
 Люминесцентный магнитный концентрат - - 1 кг
 Порошок черный - 1 кг -
 Распылитель Polyspray - 1 1
 Магнитометр МФ-24ФМ - 1 1
 Книга "Магнитопорошковый контроль с применением переносных дефектоскопов" - 1 1
 Ультрафиолетовый фонарь повышенной мощности - - 1
 Очки для защиты от УФ излучения - - 2

Дополнительные принадлежности:
  • Кабель намагничивания для МД-И сечением 16 мм2 и длиной 4 м
  • Зажимы для циркулярного намагничивания цилиндрических изделий
  • Мерка, ёмкость для порошка
  • Поворотное зеркало
  • Лупы (2,5х; 4х; 7х)
  • Комплект ЗИП
