ТВЕРДОМЕРЫ ПО МЕТОДУ СУПЕР-РОКВЕЛЛА ИТР

ТВЕРДОМЕРЫ ПО МЕТОДУ СУПЕР-РОКВЕЛЛА ИТР
ТВЕРДОМЕРЫ ПО МЕТОДУ СУПЕР-РОКВЕЛЛА ИТР
В наличии
По запросу
-0%
По запросу
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
По запросу
-0%
По запросу
Экономия 0
Заказать

Стационарные твердомеры по методу Супер-Роквелла типа ИТР позволяют измерять твердость мелких деталей, деталей с упрочненными поверхностными слоями, алюминиевых сплавов, тонких плит и других материалов. Твердомеры обеспечивают испытания в диапазоне нагрузок от 15 кгс до 45 кгс.

Измерение твердости образца по методу Супер-Роквелла проводится путем погружения алмазного конусного наконечника (с углом при вершине 120 гр.) или стального сферического наконечника (диаметром 1,588 мм) в исследуемую поверхность образца. Измерение производится в соответствии с ГОСТ 22975-78.

Твердомеры Супер-Роквелла поставляются в нескольких модификациях, отличающихся способом нагружения (ручное или автоматическое) и способом измерения (аналоговая шкала или микропроцессорный блок).

В стандартный комплект поставки твердомера входят два вида инденторов (стальной шариковый - диаметром 1,588 мм и алмазный конус с углом при вершине 120 гр.); предметные столы: плоские (большой и малый) и V-образный, стандартизированные меры твердости.

Дополнительная поставка:

  • алмазный индентор НК;
  • шариковый индентор (ᴓ1,588 мм);
  • стальные шарики (ᴓ1,588 мм);
  • эталонные меры твердости;
  • предметные столы.

Твердомеры типа ИТР внесены в Государственный реестр средств измерений Российской Федерации № 60664-15 и Республики Казахстан № KZ.02.03.06858-2015/60664-15, имеют необходимые сертификаты и свидетельства.

Описание

МОДИФИКАЦИИ ТВЕРДОМЕРОВ СУПЕР-РОКВЕЛЛА

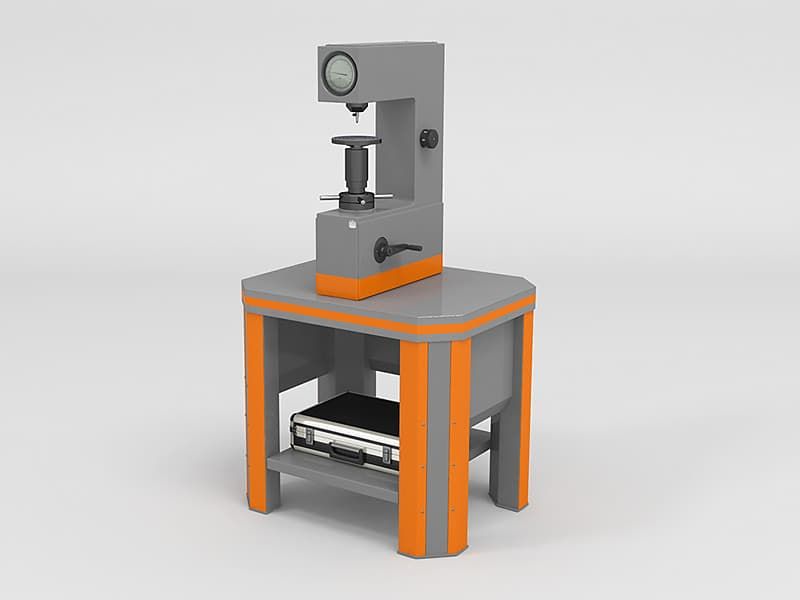

ИТР-15/45-М

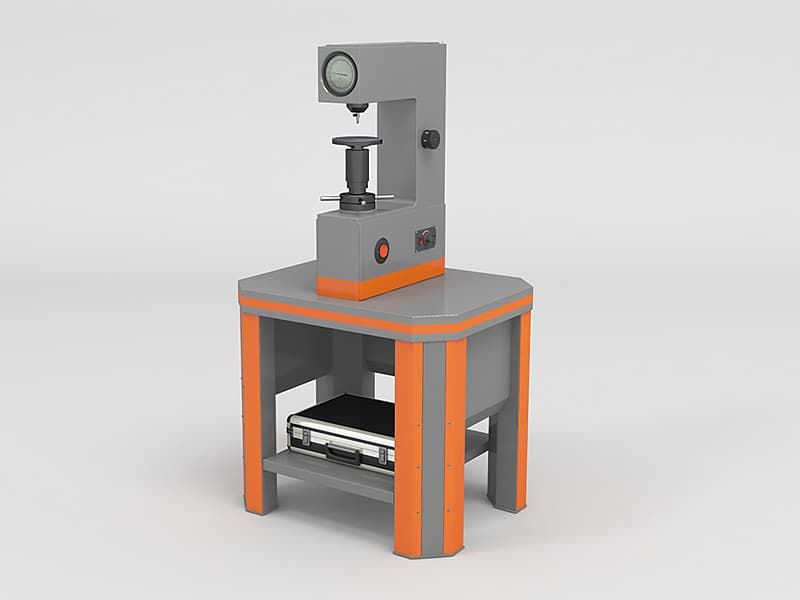

ИТР-15/45-А

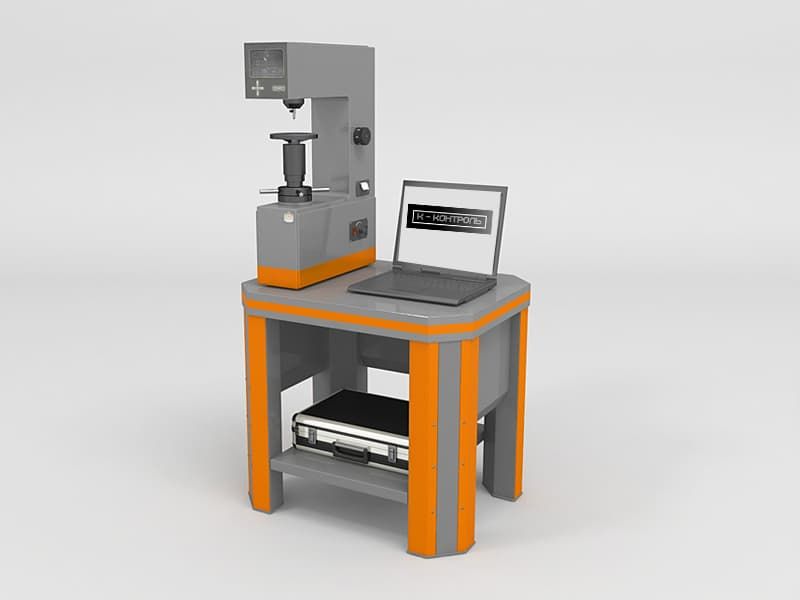

ИТР-15/45-AМ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВЕРДОМЕРОВ СУПЕР-РОКВЕЛЛА

Модификация ИТР-15/45-М ИТР-15/45-А ИТР-15/45-АМ
 Основная нагрузка  15кгс (147,1Н), 30кгс (294,2Н), 45кгс (441,3Н)
 Предварительная нагрузка  3кгс (29,42Н)
 Тип измерения  Аналоговый  Аналоговый  Цифровой
 Тип нагружения  Ручной  Автоматический  Автоматический
 Шкала твердости  HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
 Предел допускаемой погрешности определения твердости, не более  ± 1,0 ед.тв. (80 ± 4 алм. конус)
 ± 2,0 ед.тв. (45 ± 5 алм. конус)
 ± 2,0 ед.тв. (76 ± 6 шарик 1,588)
 Диапазон измерений твердости HR15N:70÷91; HR30N:42÷80; HR45N:20÷70; HR15T:73÷93; HR30T:43÷82; HR45T:12÷72
 Максимальная высота образца  170 мм
 Максимальное расстояние от центра индентора до стенки твердомера  135 мм
 Габаритные размеры, (ДхШхВ)  457х157х660 мм
 Масса  85 кг
 Источник питания  -  220 В, 50 Гц  220 В, 50 Гц

Параметры указаны для твердомеров в базовом исполнении.


ПРЕИМУЩЕСТВА ТВЕРДОМЕРОВ СУПЕР-РОКВЕЛЛА

Широкий диапазон измерения

Метод Супер-Роквелла позволяет определять твердость при малых нагрузках мелких деталей из металлов и сплавов, листового металла, наплавленных слоев, упрочняющих покрытий. Твердомеры по методу Супер-Роквелла обеспечивают испытания на твердость в диапазоне воспроизводимых нагрузок от 15 кгс до 45 кгс с применением двух типов инденторов, что дает возможность получения значений твердости по шести шкалам твердости Супер-Роквелла.

Простота измерения

Метод определения твердости образца не требует инструментального измерения размеров отпечатка, твердость отображается непосредственно на измерительной шкале твердомера. Размеры отпечатков при определении твердости по методу Супер-Роквелла минимальны, что позволяет в дальнейшем использовать изделие, прошедшее испытание, без применения дополнительной шлифовки, зачистки или повторного нанесения защитного покрытия.

Надежность при эксплуатации

Современная конструкция твердомера ИТР обеспечивает точность приложения нагрузки с погрешностью не более 1%, что позволяет получать результаты измерений с надежной повторяемостью, необходимой для обеспечения точности определения твердости. Ручная сборка и инструментальный контроль на каждом этапе производства, пусконаладочные работы, возможность сервисного обслуживания в течение всего периода эксплуатации, обеспечивают надежность и точность работы твердомеров.
