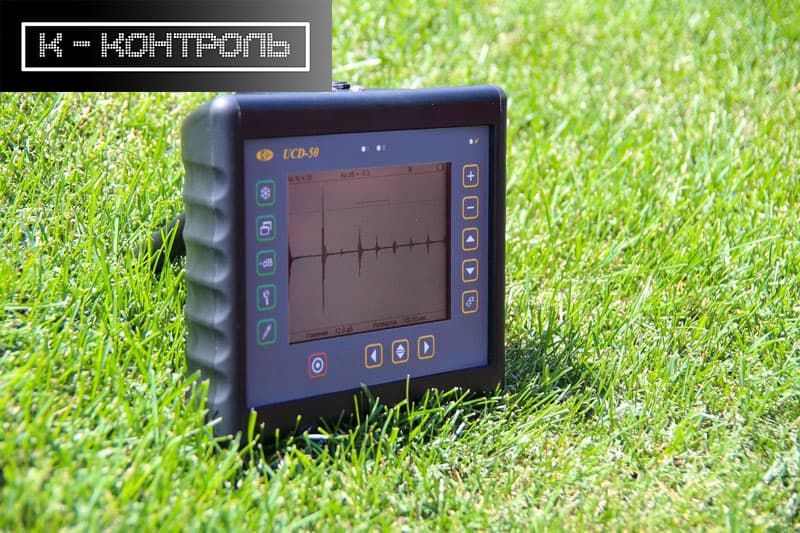

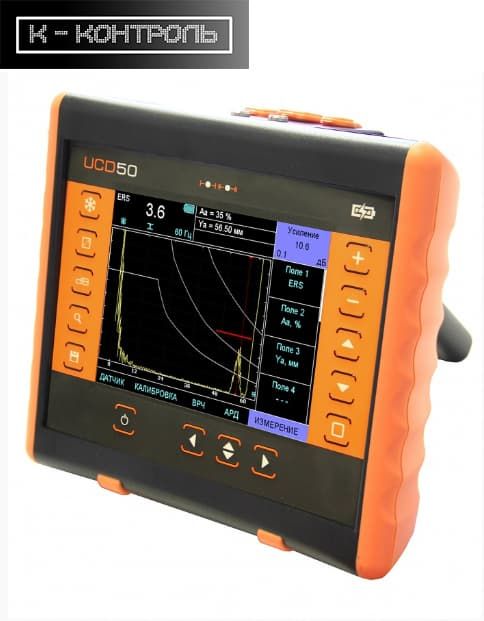

УСД-50 IPS Ультразвуковой дефектоскоп

УСД-50 IPS Ультразвуковой дефектоскоп
УСД-50 IPS Ультразвуковой дефектоскоп
В наличии
По запросу
-0%
По запросу
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
По запросу
-0%
По запросу
Экономия 0
Заказать
Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Мощный, легкий и портативный (масса 1,5 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Описание
Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Технические характеристики:

Развертка

мин.: 0 - 2 мкс (0-5,9 мм)
макс.: 0 - 2000 мкс (0 - 5950 мм, сталь)
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

от -5 мкс до 2000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

до 4500 мм (эхо-режим), 9000 мм (теневой режим)

Диапазон скоростей

1000 - 10 000 м/с
          с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и  изменяемой частотой радиоимпульса

Демпфер зондирующего импульса

регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс

Частота повторений ЗИ

от 20 до 2000Гц с шагом 10, 100 и 1000 Гц

Усилитель

широкополосный: 0.1-20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 32 точкам, регулируемая по высоте  две дополнительные кривые АРК 0-12 дБ от базовой

Функция АРД

построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами

Особенности:

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

  • экран дефектоскопа УСД-50

  • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

  • ВРЧ на ультразвуковом дефектоскопе УСД-50

  • Отображения ультразвуковых сигналов в недектированном виде

  • радиосигнал на экране УЗ дефектоскопа

  • Б-скан для более удобной визуализации процесса ультразвукового контроля

  • Б-скан на экране УЗ дефектоскопа

  • Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.

  • огибающая на ультразвуковом дефектоскопе УСД-50

  • Сохранение и вызов настроек из памяти прибора

  • Загрузка настроек ультразвукового дефектоскопа

  • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

  • Просмотр результатов УЗК на дефектоскопе

  • Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек

  • Полноэкранный режим ультразвукового дефектоскопа

  • TOFD режим

  • Полноэкранный режим ультразвукового дефектоскопа

  • Поддержка АРД-диаграмм

  • Полноэкранный режим ультразвукового дефектоскопа

  • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Смена фона экрана дефектоскопа УСД-50
