ПЭП П122

ПЭП П122
ПЭП П122
В наличии
Узнать цену
-0%
Узнать цену
Заказать
В сравнение
В сравнении
Артикул:
В наличии
Базовая
Узнать цену
-0%
Узнать цену
Экономия 0
Заказать
А3 Инжиниринг

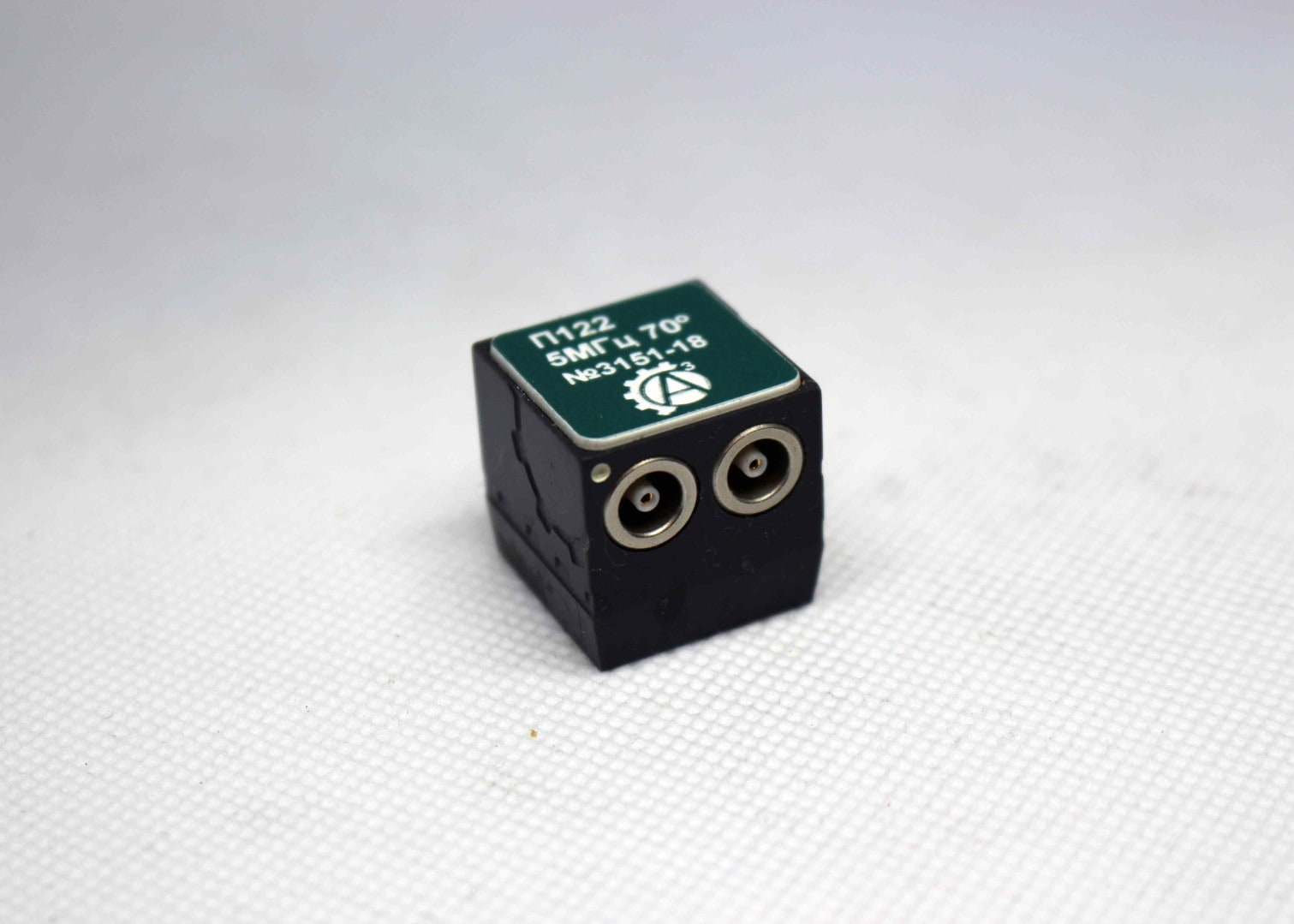

Пьезоэлектрический преобразователь П122
Наклонные раздельно-совмещенные преобразователи с углом ввода от 65 до 74 градусов предназначены для контроля сварных швов и изделий малой толщины. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция преобразователей допускает притирку для контроля стыков диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00.
Описание

Назначение

Наклонные раздельно-совмещенные преобразователи с углом ввода от 65 до 74 градусов предназначены для контроля сварных швов и изделий малой толщины. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция преобразователей допускает притирку для контроля стыков диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."

Отличительные особенности

    Малые габаритные размеры;
    Малые значения стрелы, удовлетворяющие требованиям нормативных документов;
    Многоуровневая система защиты от помех;
    Высокое соотношение сигнал/шум;
    Фокусировка в области малых глубин.
    Типоразмеры выпускаемых преобразователей приведены ниже:

Серия dd Дефектоскопия сварных швов и изделий малой толщины (4 … 12 мм):

Тип

ПЭП

Размер

пьезоэлемента

Рабочая

частота,

МГц ±10%

Угол

ввода,

±1,5º

Стрела,

±1 мм

Размер

рабочей

поверхности

Габаритные

размеры

П122-5-65-dd

Прямоугольный

5х5

5

65

6

18х19

20х20х20

П122-5-70-dd

70

7

П122-5-72-dd

73

7

П122-5-75-dd

74

8

П122-10-65-dd

10

65

6

П122-10-70-dd

70

7

П122-10-75-dd

74

8

Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.

Гарантийный срок эксплуатации: 1 год.

Комплект поставки: Паспорт, сертификат о калибровке, упаковка
