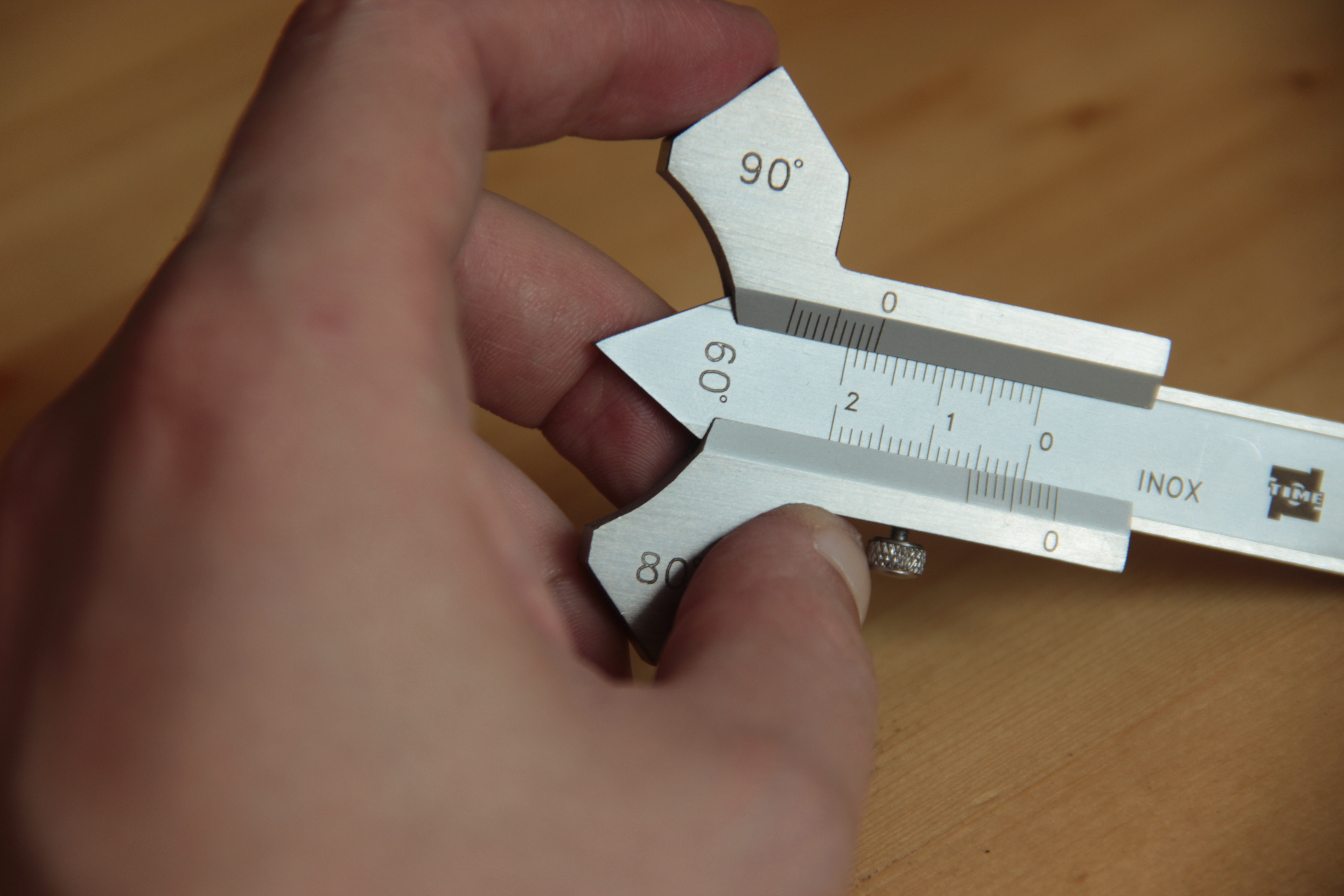

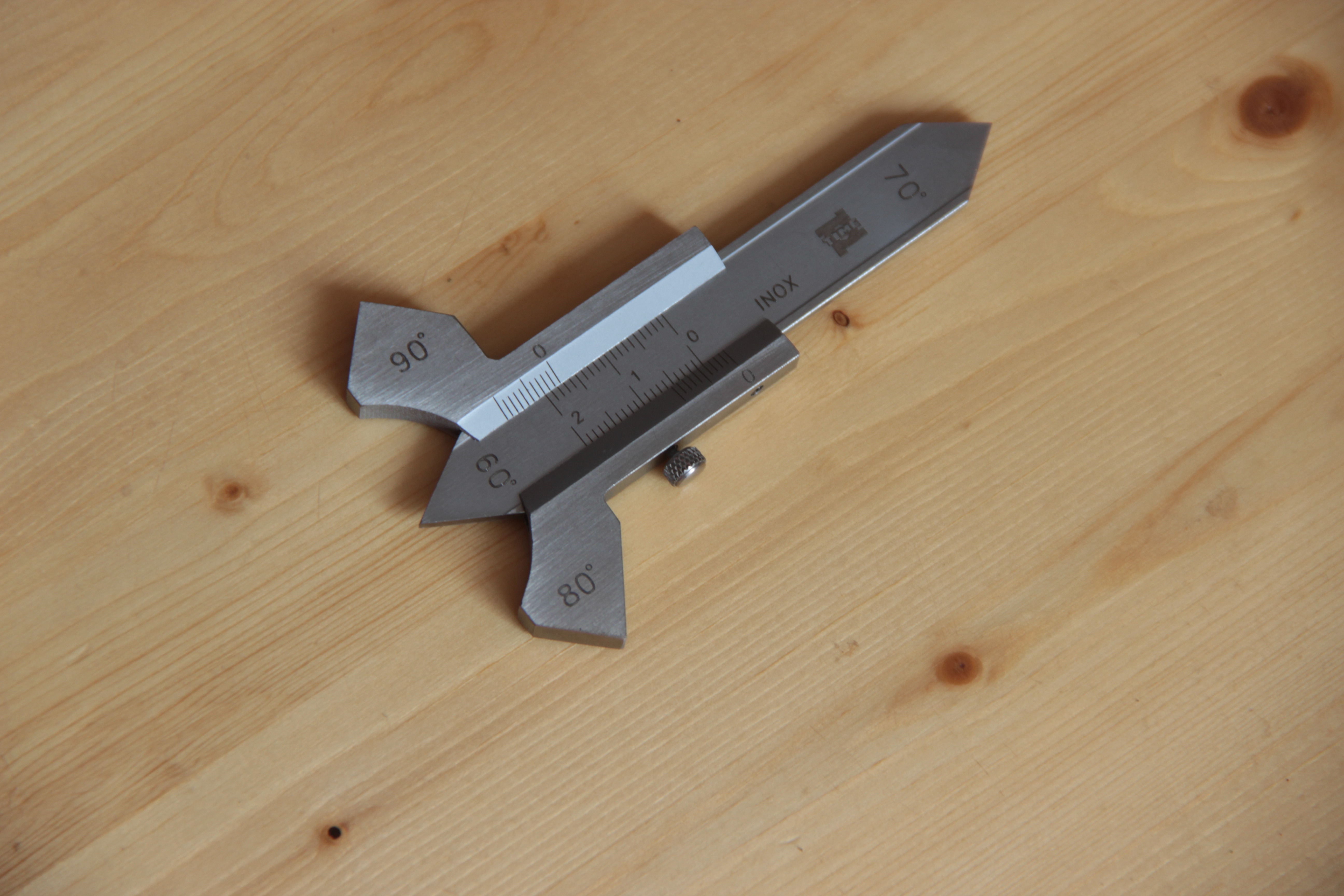

Универсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РД 03-606-03.
Технические характеристики шаблона Ушерова-Маршака:
Технические характеристики шаблона Ушерова-Маршака:
| Материал | нержавеющая сталь |
| Диапазон измерения | 0-20 мм |
| Точность | 0,1 мм |
| Угол скоса кромки | 4 угла подготовки: 60°, 70°, 80°, 90° |
