Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

Описание
А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

Процесс контроля с использованием дефектоскопа А1550 сводится к сканированию антенной решеткой области вдоль сварного шва и наблюдению за экраном прибора. В случае, когда сварной шов не содержит дефектов, на томограмме отсутствуют сигналы в контролируемой области. При появлении дефектов на экране возникают пятна различной яркости и цвета. При этом оператор должен снизить скорость сканирования, добиться образа с наилучшей чёткостью и яркостью и зафиксировать картинку. После этого выполняют измерения координат отражателя и уровня сигнала и делаются выводы о типе дефекта и его размерах в соответствии с используемыми методическими рекомендациями.

Дефектоскоп А1550 отличается набором уникальных свойств и особенностей, которые по мнению разработчиков, выделяют его из ряда аналогичных приборов и позволяют лучше решать поставленные задачи и внедрять в массовое применение данный класс ультразвуковых приборов. Метод обработки данных реализованный в большинстве зарубежных томографов не обеспечивает равномерного качества по всей области изображения. Импортные приборы работают по одному и тому же принципу, они физически фокусируют ультразвуковой пучок в теле объекта контроля. Чтобы реализовать физическую фокусировку, элементы антенной решетки генерируют импульсы по очереди с определенным интервалом. Время задержки рассчитано так, что бы все импульсы оказались одновременно в заданной точке фокуса. При этом дефекты вне зоны фокуса отражают уже не единый волновой фон а более или менее разрозненные импульсы. В итоге четкая, достоверная картинка получается лишь в относительно небольшой области, куда физически был сфокусирован ультразвуковой пучок. Таким образом, чем дальше дефект находится от зоны фокуса, тем хуже качество его визуализации. Понять как ориентированы отражатели не попавшие в зону фокусировки практически не возможно, проблематично установить и их реальный размер.

Принципиальным отличием дефектоскопа А1550 IntroVisor является отказ от физического суммирования ультразвуковых лучей в теле контролируемого материала от отдельных элементов ФР и переход к виртуальному суммированию и формированию образа сечения в соответствии с принципом линейной суперпозиции. Это означает что в отдельный момент времени происходит излучение и прием сигнала только от одной пары элементов. Методом перебора всех пар получается полный набор векторов эхо-сигналов, и далее компьютером выполняется взаимная обработка этих сигналов по алгоритму SAFT-C и реконструкция сечения, что эквивалентно физической фокусировке ультразвукового луча на каждой точке визуализируемого сечения, а не на несколько областей как при методе DDF. Такой подход позволяет упростить аппаратную часть томографа, сделав его одноканальным и убрав линии задержки, что приводит к уменьшению потребления энергии, габаритов, массы и себестоимости прибора.

Дополнительным усовершенствованием томографа А1550 является размещение коммутаторов в корпусе антенной решетки. За счет использования современных компонентов и технологий, габариты решетки получаются соизмеримыми с размерами типового наклонного ультразвукового преобразователя. При этом упрощаются и удешевляются кабель и разъем, соединяющий антенную решетку с электронным блоком, что увеличивает надежность этих элементов. Число элементов самой антенной решетки, А1550 ограничивается лишь соображениями физической и конструктивной целесообразности а та же производительностью вычислительной системы. Для разработанного варианта прибора допустимо использование АР с числом элементов от 16 до 64 и более при возможности обработки данных от всех сочетаний элементов, что при оптимальном выборе параметров системы охватывает большинство практических задач и обеспечивает требуемое качество работы томографа в целом. Фактором повышающим качество реконструируемого изображения, является возможность оптимальной обработки каждой реализации эхо-сигнала до ее суммирования с остальными. Это позволяет за счет специальных алгоритмов учета диаграммы направленности МАП минимизировать мертвую зону, расширить угол обзора, работать с использованием нескольких типов волн, оптимизировать количество элементов и размер отдельного элемента антенной решетки.

Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisorультразвуковой дефектоскоп-томограф А1550 IntroVisorдефектоскоп А1550 IntroVisorтомограф А1550 IntroVisorантенные решетки для дефектоскопа А1550 IntroVisorпрограммное обеспечение томографа А1550 IntroVisor

Антенные решетки используемые в дефектоскопе А1550 соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны. АР могут перемещаться вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля. Конструкция антенных решеток А1550 допускает замену акустического модуля по мере истирания его рабочей поверхности. Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность. Так же существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля. Для томографа А1550 Intro Visor были разработаны несколько типов антенной решетки ориентированных на различные области применения:

  • АР продольных волн для контроля тела металлических и пластиковых конструкций
  • АР поперечных волн для контроля сварных швов (в том числе и аустенитных сталей)
  • АР многомодовая (работает и на продольных и на поперечных волнах) для исследовательских целей, отработки новых методик контроля, изучения свойств материалов.

Все типы антенных решеток дефектоскопа А1550 IntroVisor являются широкополосными и многоэлементными с центральной частотой порядка 3МГц. За счет использования эффективного демпфирования ширина полосы пропускания может превышать 100%. При этом длительность ультразвукового импульса составляет 1÷2 периода центральной частоты. Это свойство позволяет электрическим путем (формой возбуждающего сигнала и фильтрами в приемном тракте) выбирать требуемую рабочую частоту в диапазоне от 1,5 до 5МГц без смены самой АР, что снижает стоимость дефектоскопа и расширяет его возможности при контроле. Одной и той же решеткой можно контролировать и простую сталь и аустенитный сварной шов и пластики.

Конструктивно дефектоскоп-томограф А1550 IntroVisor размещен в типовом эргономичном корпусе в котором уже выпускается дефектоскоп А1214 Эксперт. Большой цветной дисплей обеспечивает индикацию как графического образа сечения, так и результатов измерения координат и уровней сигналов. Вокруг дисплея расположена пленочная универсальная клавиатура. С тыльной стороны корпуса находится быстросъемный аккумуляторный блок и интерфейсные разъемы. Корпус А 1550 обеспечивает защиту от попадания внутрь влаги и пыли по классу защиты IP65. Результаты измерений сохраняются в энергонезависимой памяти прибора и могут передаваться на внешний компьютер по кабелю через USB.

Основные режимы и функции

Томограф А1550 обладает простым, интуитивно понятным интерфейсом позволяющим дефектоскописту освоить прибор буквально за 10 минут. Управление основными функциями и параметрами выполняется клавишами, расположенными под экраном, над каждой из которых размещена соответствующая пояснительная пиктограмма. А активные параметры и режимы выбираются и перестраиваются расположенными слева от экрана универсальными клавишами. В томографе А1550 реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

№ режимаСимволОбъект контроляОтражательОзвучиваниеНазначениеТомограмма
1 Символполупространство "точечный" прямое Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью Томограф А1550
2 Символплита, 10 < d ≤ 100 мм "точечный" прямое и отраженное Для плоскопараллельных изделий с известной толщиной Томограф А1550 IntroVisor
3 Символпластина, d < 10 мм "точечный" отраженное Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности Ультразвуковой дефектоскоп А1550 IntroVisor
4 Символплита или пластина, d < 100 мм плоскостный прямое и отраженное Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук Ультразвуковой дефектоскоп-томограф А1550 IntroVisor
5 Символплита или пластина, d < 100 мм объемный прямое и отраженное Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей томограф А1550 IntroVisor

А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

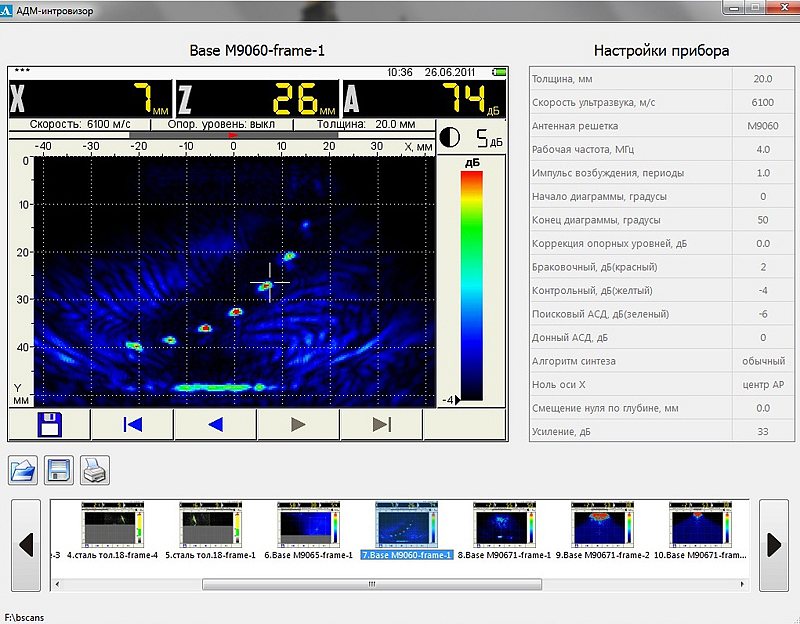

РежимОписание режимаИзображение на мониторе
Режим ТОМОГРАФОбеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению). дефектоскоп А1550 IntroVisor Режим ТОМОГРАФ
Режим СКАН (опционально)Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени. После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов. Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля. Дефектоскоп-томограф А1550 IntroVisor Режим СКАН
Режим ДЕФЕКТОСКОПОбеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.). томограф А1550 IntroVisor Режим ДЕФЕКТОСКОП

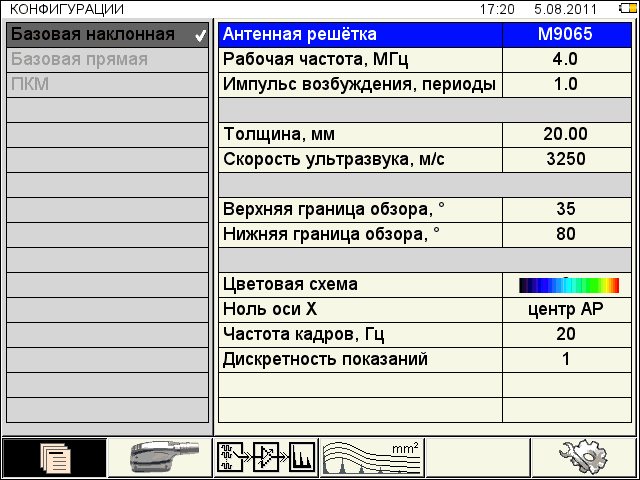

Функция НАСТРОЙКАИспользуется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля. Настройка дефектоскопа-томографа А1550 IntroVisor

Дополнительные возможности

  • Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП.
  • Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
  • Установка масштаба и положения области визуализации относительно антенной решетки.
  • Полностью настраиваемые два двумерных строба для автоматического определения координат дефектов.
  • Оперативное управление контрастностью томограммы.
  • Выбор цветояркостной шкалы.
  • Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля.
  • Запись томограмм и эхосигналов в память и их просмотр.
  • Полуавтоматическая настройка чувствительности по стандартным образцам.
  • Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля.
  • Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем.
  • Специализированное программное обеспечение ADM - IntroVisor позволяет передавать сохраненные данные из прибора на внешний компьютер для дальнейшей обработки результатов контроля
  • Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов

Технические характеристики заявленные производителем дефектоскопа-томографа A1550 IntroVisor приведены в таблице

ПараметрЗначение
Диапазон устанавливаемых скоростей ультразвука 1 000 – 10 000 м/с
Рабочие частоты преобразователей 1 – 10 МГц
Отклонение рабочих частот от номинальных ± 10%
Пределы допускаемой абсолютной погрешности измерения глубины дефекта H с прямым преобразователем ±(0,01H+0,2) мм
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
- глубины H 3 - 1300 мм
- дальности по поверхности L 5 - 2800 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
Отклонение рабочих частот от номинальных ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
- глубины H 3 - 500 мм
- дальности по поверхности L 7 - 1400 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
Диапазон перестройки калиброванного усилителя 0 - 100 дБ
Пределы допускаемой основной абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника ± 0,5 дБ
Источник питания Аккумуляторный блок
Номинальное значение напряжения аккумуляторного блока 11,2 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее 8 ч
Габаритные размеры электронного блока, не более 260х165х85 мм
Масса электронного блока, не более 1,9 кг
Средняя наработка на отказ 30 000 ч
Средний срок службы, не менее 8 лет
Условия эксплуатации:
- температура воздуха от -10 до +55 ºC
- относительная влажность воздуха при температуре плюс 35 °С, не выше 95 %

Режим томограф

ПараметрЗначение
Размер томограммы 256 х 256
Шаг реконструкции томограммы 0,1 - 2,0 мм
Номинальные рабочие частоты ультразвука 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 МГц
Диапазон перестройки скорости ультразвука 1 000 – 10 000 м/с
Диапазон перестройки усиления 0 - 100 дБ
Шаг перестройки усиления 1, 6, 10 дБ
Пределы допускаемой основной абсолютной погрешности измерения глубины дефекта H с антенной решеткой продольных волн ±(0,03H+1)мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с антенной решеткой поперечных волн
глубины H ±(0,03H+1)мм
дальности по поверхности L ±(0,03L+1)мм

Базовый комплект поставки дефектоскопа-томографа A1550 IntroVisor

  1. A1550 IntroVisor - электронный блок УЗ дефектоскопа
  2. Съемный аккумулятор LiPOl 8,0 Ач-11,2В
  3. Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS
  4. Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL
  5. Кабель LEMO-LEMO одинарный 1,2 м
  6. Преобразователь S3568 2.5A0D10CL
  7. Преобразователь S5182 2.5A65D12CS
  8. Преобразователь S5096 5.0A70D6CS
  9. Сетевой адаптер с кабелем 220В-15В
  10. Кабель USB A-Micro B
  11. Компакт-диск с документацией и ПО
  12. Чехол Е14
  13. Жесткий кейс М20
  14. Калибровочный образец V2/25
  15. Свидетельство о поверке
