Константа К6Ц Толщиномер покрытий

Многофункциональный прибор для измерения толщины защитных покрытий всех типов. Константа К6Ц в комбинации с различными преобразователями реализует индукционный, вихретоковый фазовый и параметрический методы, позволяя контролировать широкий спектр покрытий, начиная с микронных гальванических и заканчивая сверхтолстыми покрытиями специального назначения.

Помимо контроля толщины защитных покрытий приборы серии Константа К6Ц обеспечивают:

• измерение и учёт шероховатости (до 0,4 мм) поверхности деталей, в т.ч., и после песко- или дробеструйной обработки;
• измерение глубины пазов;
• измерение толщины слоя бетона до арматуры и поиск арматуры в бетоне,
• хранение в памяти преобразователей нескольких градуировочных и калибровочных характеристик для различных изделий и задач измерения,
• измерения толщины покрытий на внутренних поверхностях полых изделий

По сравнению с большинством известных моделей ультразвуковых толщиномеров для контроля степени коррозии или измерения лакокрасочных покрытий автомобилей, приборы серии Константа К6Ц осуществляют измерения на несопоставимо более широком перечне материалов покрытий и подложек: черных и цветных металлах и сплавах, с ферромагнитными свойствами и без них, на диэлектрических материалах с помощью различных измерительных преобразователей с использованием новых алгоритмов обработки информации.

Возможные сочетания покрытий и оснований контролируемые при помощи толщиномеров Константа К6Ц приведены в таблице

Покрытие	Основание
Никель электролитический	Сталь, ферромагнитная нержавеющая сталь
Олово, хром, цинк, медь, медно-цинковые сплавы, кадмий, серебро	Сталь, ферромагнитная нержавеющая сталь
Химический никель, фосфатирование	Сталь, ферромагнитная нержавеющая сталь
Олово, сплавы олова, хром	Медь и медные сплавы, титановые сплавы, алюминий и его сплавы
Цинк, кадмий	Медь, латуни, бронзы
Химический никель	Алюминий и его сплавы, титан и его сплавы
Гальванические медь и серебро, золото, платина	Титановые сплавы, алюминий и его сплавы, латуни, бронзы с σ≤35...30 МС/м
Алюминий (плакировка)	Алюминиевые сплавы (Д16, АМГ и т.д)
Никель электролитический	Неферромагнитные материалы (медь, латуни, бронзы, алюминий и его сплавы, титановые сплавы, легированные нержавеющие стали и т.д), диэлектрики
Медь	Диэлектрик (стеклотекстолит, гетинакс и т.д)

Толщиномер Константа К6Ц устойчив к условиям гальванических производств, не имеет температурного и временного дрейфа. Погрешность измерений – не более 2%. Прибор способен по измеренным температурам детали и окружающего воздуха с учетом влажности и точки росы автоматически сигнализировать о недопустимости нанесения лакокрасочных покрытий при повышенной влажности на поверхности детали. Допусковый контроль осуществляется с использованием звуковой сигнализации для только нижнего или верхнего допуска, или верхнего и нижнего вместе.

Технические характеристики заявленные производителем толщиномеров Константа приведены в следующей таблице:

Параметры	Значения
	Константа К5	Константа К5 подводный	Константа К6Ц	Константа МК4Ц

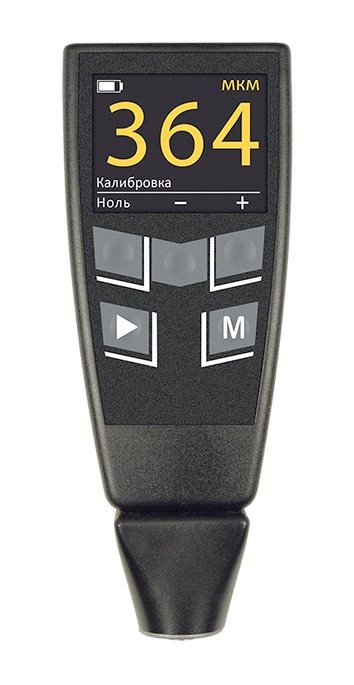

Фото прибора
Диапазон измерений	0 – 150 мм	0 – 30 мм	0,5 мкм − 120 мм (зависит от подключенного преобразователя)	0 – 30 мм
Погрешность измерения	в диапазоне Т = 0…500 мкм не более ±(0,02Т + 1) мкм; в диапазоне Т > 500 мкм не более ±0,02Т мкм.
Число сменных преобразователей	до 16	1	без ограничений
Разъем для подключения преобразователей	LEMO (5-pin)	герметичный	LEMO (7-pin)
Методы калибровки	ноль-калибровка на непокрытом основании; двухточечная	ноль-калибровка на непокрытом основании; двухточечная	аддитивная одноточечная, двухточечная, одноточечная с автоматической мультипликативной коррекцией	ноль-калибровка на непокрытом основании; двухточечная
Сохранение параметров калибровки различных материалов в памяти преобразователей	есть	есть	есть	есть
Сохранение результатов измерений в памяти толщиномера	от 500 до 1000 с разбивкой на группы	до 999 измерений	до 100 групп до 7784 измерений
Индикатор	цветной	цветной AMOLED дискретность 0,01 мм	цветной дискретность 0,1 мкм	цветной с подсветкой
Статистическая обработка результатов измерений	есть	нет	есть	есть
Отображение статистики результатов измерений	гистограмма	нет	график	есть
Пульт управления	нет	есть	нет	нет
Возможность работать под водой	нет	до 60м и более	нет	нет
Диапазон рабочих температур на воздухе	Прибор от -10 до +40°С Преобразователи от -30 до +50°С (+350 °С спец. исполнение)	от -10 до +40°С	от -40 до +50 °С (до +350 °С для высокотемпературных преобразователей)	от -30 до +40°С (прибор от -40 до +50°С (преобразователи)
Диапазон рабочих температур под водой	─	от 0 до +25С	─	─
Питание	встроенный Li-Ion аккумулятор 3,7-4,2 В, 1500-1700 mAh	встроенный Li-Ion аккумулятор 3,6В, 2600 mAh	встроенный Li-Ion аккумулятор 3,7-4,2 В, 1500-1700 mAh	встроенный Li-Ion 3,7-4,2 В, 700 mAh
Связь с ПК	канал связи USB 2.0	канал связи USB 2.0	канал связи USB 2.0	нет
Время непрерывной эксплуатации	не менее 100 часов	не менее 8 часов	не менее 100 часов	до 200 часов
Автоматическое выключение питания	есть	нет	есть	есть
Габариты	120х60х25 мм	300х120х90 мм	120х60х25 мм	120x45x20 мм
Масса	150 г	800 г	120 г	130 г

По заявке толщиномер покрытий Константа К6Ц комплектуется набором щупов-преобразователей: магнито-индукционных, вихретоковых пармаетрических и фазовых для измерения толщины различных покрытий, а также преобразователем-профилометром для измерения шероховатости поверхности и преобразователем для измерения влажности и температур детали и воздуха.

Основные характеристики комплектуемых преобразователей приведены в таблице.

Назначение преобразователя	Тип	Диапазон измерения толщин	Основная погрешность измерения по диапазонам толщин	Габариты, мм
Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях.	ИД0	0-300 мкм	≤ ± (0,01T+1) мкм	Ø 9×115
	ИД0/90			Ø 20х127
	ИД1 (с насадками)	0-300 мкм	≤ ± (0,01T+1) мкм	Ø 9×65
	ИД1 (0-0,3 мм)	0-300 мкм	≤ ± (0,01T+1) мкм	Ø 9×65
	ИД1 (0-2 мм)	0-2000 мкм	0–1500 мкм: ≤± (0,015T+1) мкм  1500–2000 мкм: ≤±0,02T
	ИД2	0-3000 мкм	0–2000 мкм:  ≤± (0,015T+1) мкм  2000–3000 мкм: ≤±0,02T	Ø 9×65
	ИД2-mini			Ø 9×65
	ИД3	0-6 мм	0–5 мм:  ≤±(0,015T+0,005) мм  5–6 мм: ≤±0,02T	Ø 19×83
	ИД4	0-8 мм	0–6 мм: ≤±(0,015T +0,01) мм 6–8 мм: ≤±0,02T	Ø 15×49
	ИД5	0-10 мм	1–8 мм: ≤± (0,015T+0,01) мм 8–10 мм: ≤±0,02T	Ø 23×58
Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях.	ПД0	0-500 мкм	< ± (0.01T+1) мкм	Ø 19×103
		0-100 мкм	<± (0.03T+1) мкм
	ПД1	0-2 мм	< ± (0.01T+1) мкм	Ø 19×83
	ПД2	ПД2 0-12мм	0–7,5 мм: <± (0.015T+0,01) мм 7,5–15 мм: <±0.02T	Ø 19×83
	ПД3	ПД3 0-30мм	0–20 мм: <± (0.015T+0,05) мм 20–30 мм: < ±0,02Т	Ø 23×87
	ПД4	ПД4 0-70мм	0–40 мм: <± (0.015T +0,1) мм 40–70 мм: < ±0.02T	Ø 80×60
	ПД5	ПД6 0-120мм	0–80 мм: <± (0.015T +0,5) мм 80–120 мм: <±0.02T мм	Ø 90×60
	ПД6
Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров	ФД1	0-300 мкм	0–80 мкм: <± (0.01T +1) мкм 80–300 мкм: <± 0.02T мкм	Ø 13×95
	ФД3-0,2	0-120 мкм	≤ ± (0.03T+1) мкм	Ø 13×95
	ФД3-1,8	0-40 мкм	≤ ± (0.03T+1) мкм	Ø 13×95
Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях.	ДА0	0-40 мм	≤ ± (0,05T+0,1) мм
	ДА1	0-70 мм
	ДА2	0-120 мм
Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).	ДВТР ДВТР mini	-10... +70 °С  5–90%	±2 °С	Ø 50×138 Ø 16,5×32
	КД	-40...+85 °С	±2 °С	Ø 19×83
	ДКУ	-10...+70 °С (воздух) -40...+85 (металл) 5-90%(влажность)	≤ ± 2 °С
Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов.	ИД1-Т	0-300 мкм	≤± (0,02Т+2) мкм
	ИД1-Т25
	ИД1-Т20
	ИД2-Т	0-3 мм	≤± (0,02Т+0,01) мкм
	ИД3-Т	0-6 мм	≤± (0,02Т+0,02) мкм
Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов.	ПД0-Т	0-500 мкм	≤± (0,02Т+2) мкм
	ПД0-Т14
	ПД1-Т	0-2 мм	≤± (0,02Т+0,01) мкм
	ПД2-Т	0-15 мм	≤± (0,02Т+0,01) мкм
	ПД2-Т45
Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях.	ИД1 Резьбы	0-300 мкм	≤±(0.01-0.05T+3) мкм*	Зависят от параметров резьбы
Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему.	ИД6 Экранный	0-150 мм	≤± (0,03Т+0,2) мм	Приемник: Ø90х119 мм. Возбуждение: Ø35х160 мм
Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий.	ИДх Мокрый слой	0-0,3 мм 0-3 мм 0-6 мм	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø 12х65 Ø 15х65 Ø 20х65
Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С).	ИДх Высокотемпературный	0-0,3 мм 0-3 мм 0-6 мм	≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм	Ø 25х60
Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия.	ПД-РТИ	0-2 мм 0-12 мм 0-30 мм	≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм	Ø 44х99
Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях.	ПД1 Износостойкий	0-2 мм	≤± (0,01Т+1) мкм	Ø 15х90
Измерение толщины изделий из углеродных композиционных материалов (УКМ).	ФД-УКМ	1-5 мм 3-10 мм 7-15 мм	≤ ± (0,01-0,05T+0,1) мм	Ø 22×132
Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов.	ПД-УКМ	500 мкм	≤ ± (0,01-0,05T+0,1) мм	Ø 23×87
Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м.	ИДх Подводный	0-6 мм 0-8 мм 0-10 мм	(0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм	Ø 35х156

В комплект поставки толщиномеров покрытия Константа К6Ц входят:

• измерительный блок с преобразователями (число и модификация по выбору заказчика);
• зарядное устройство;
• комплект мер толщины и эталонных оснований (в зависимости от выбранных преобразователей);
• кабель mini-USB - USB тип А для связи с компьютером;
• руководство по эксплуатации;
• ударопрочный кейс.
